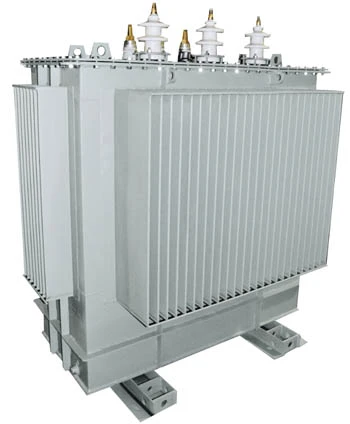

Трансформатор ТМГ 160/10(6)/0.4 в Тюмени
Вы можете уточнить условия доставки и оплаты у нашего менеджера
Описание
Трансформатор ТМГ 160: назначение, характеристики и особенности
Трехфазные двухобмоточные трансформаторы ТМГ 160 с естественным масляным охлаждением и переключением без возбуждения применяются в сетях электроснабжения для понижения или повышения напряжения переменного тока с частотой 50 Гц. Их используют как в энергосистемах, так и у конечных потребителей. Трансформаторы ТМГ 160 предназначены для работы в умеренном и умеренно-холодном климате.
Условия эксплуатации
Трансформаторы ТМГ 160 предназначены для эксплуатации в умеренном (от +40 до –45 °С) или умеренно-холодном (от +40 до –60 °С) климате. Допустимая высота над уровнем моря - не более 1000 м. Окружающая среда не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы, а также пары в концентрациях, которые могут ухудшить параметры оборудования. Не допускается эксплуатация в местах, подверженных сильной тряске, вибрации, ударам.
Конструктивные особенности
Трансформатор ТМГ 160 состоит из следующих основных элементов: активная часть, переключатель, крышка с вводами высокого и низкого напряжения, расширитель с воздухоосушителем (встроенным или вынесенным) и термосифонный фильтр (только для трансформаторов с объемом масла 1000 кг и выше). Магнитная система трансформатора плоскошихтованная, стержневого типа, собрана из холоднокатаной электротехнической стали. Обмотки высокого напряжения имеют регулировочные отводы, которые расположены в последних слоях обмотки. При изготовлении обмоток применяется блочная намотка (т. е. обмотка ВН наматывается на обмотку НН). Осевая прессовка обмоток осуществляется при помощи ярмовых балок через элементы опорной изоляции. Активная часть трансформатора надежно закреплена в верхней части бака. Над активной частью установлен переключатель, к неподвижным контактам которого присоединены регулировочные отводы обмоток высокого напряжения.
Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. В верхней части бака приварены крюки для подъема трансформатора. В нижней части бака имеются пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном отвинчивании. Ко дну бака приварены опоры с отверстиями для крепления трансформатора к фундаменту. Баки выдерживают избыточное давление 35 кПА. На крышке расположены привод переключателя с указателем положений, вводы высокого и низкого напряжения, расширитель. Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины. Материал обмоток высокого и низкого напряжения: алюминий, медь. Номинальное высшее напряжение (6, 10 кВ)±2х2,5%. Номинальное низшее напряжение 0,4; 0,69; 3,15; 6,3; 10,5 кВ. Охлаждение М (естественное). Степень защиты IP00. Срок службы 30 лет.
Технические характеристики
| Тип трансформатора | Потери холостого хода | Потери короткого замыкания | Ток холостого хода, % | Ток короткого замыкания, % |
|---|---|---|---|---|
| ТМГ-25 | 120 | 600 | 3,2 | 4,5 |
| ТМГ-40 | 160 | 880 | 3 | 4,5 |
| ТМГ-63 | 230 | 1200 | 2,8 | 4,5 |
| ТМГ-100 | 320 | 1970 | 2,6 | 4,5 |
| ТМГ-160 | 460 | 2650 | 2,4 | 4,7 |
| ТМГ-250 | 650 | 3100 | 2,3 | 4,5 |
| ТМГ-400 | 830 | 5500 | 2,1 | 4,5 |
| ТМГ-630 | 1050 | 7600 | 2 | 5,5 |
| ТМГ-1000 | 1550 | 10200 | 1,8 | 5,5 |
| ТМГ-1250 | 1950 | 13000 | 1,5 | 5,5 |
| ТМГ-1600 | 2050 | 16000 | 1,3 | 5,5 |
Габаритно-весовые характеристики
| Тип трансформатора | Габаритные размеры, мм (Длина*Ширина*Высота) | Масса, кг |
|---|---|---|
| ТМГ-25 | 840 х 520 х 970 | 270 |
| ТМГ-40 | 880 х 525 х 1050 | 355 |
| ТМГ-63 | 945 х 600 х 1100 | 430 |
| ТМГ-100 | 1250 х 650 х 1450 | 590 |
| ТМГ-160 | 1250 х 850 х 1470 | 870 |
| ТМГ-250 | 1400 х 950 х 1570 | 1200 |
| ТМГ-400 | 1450 х 950 х 1500 | 1550 |
| ТМГ-630 | 1620 х 1200 х 1950 | 2100 |
| ТМГ-1000 | 1750 х 1200 х 1970 | 2900 |
| ТМГ-1250 | 1966 х 1155 х 1930 | 2935 |
| ТМГ-1600 | 2050 х 1400 х 2300 | 4200 |
Доставка продукции
Мы предлагаем нашим клиентам несколько вариантов получения Трансформатор ТМГ 160/10(6)/0.4:
- Доставка манипулятором в Екатеринбурге и Свердловской области
- Отправка автотранспортом (догрузом) через транспортную компанию по России и СНГ
- Самовывоз. Погрузка осуществляется нашими силами и техникой. Самовывоз производится с нашего склада по предварительной договоренности.
Для получения заказа необходимо предоставить следующие документы:
- Личный документ, удостоверяющий личность
- Доверенность, подтверждающую право получения товара по счету
Требования к транспорту, предоставляемому для погрузки:
- Наличие открытого верха (снимаемого тента), поскольку погрузка товара осуществляется сверху
- Наличие узлов крепления для стяжки оборудования в кузове
- Деревянный пол в кузове
Даем гарантию на всю продукцию до 5 лет. Гарантийный срок эксплуатации составляет 25 лет. Также прилагается вся техническая документация, включающая сертификат соответствия и техпаспорт на продукцию.
