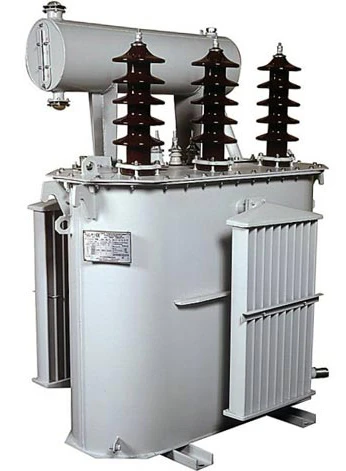

Трансформатор ТМЖ 630/27,5/0,4 кВ в Уфе

Описание

Трансформатор ТМЖ 630/27,5/0,4 кВ — специализированный трехфазный масляный силовой трансформатор мощностью 630 кВА, предназначенный для преобразования электрической энергии с напряжения 27,5 кВ до 0,4 кВ. Оборудование применяется в системах электроснабжения, где требуется питание низковольтных технических и вспомогательных потребителей от специализированного энергоузла с высокой стороной 27,5 кВ.

Для Уфы и Республики Башкортостан ТМЖ 630 может использоваться на железнодорожных, промышленных, ремонтно-технических и инфраструктурных объектах. Для региона характерно сочетание производственных и транспортных площадок, где в составе нагрузки могут одновременно присутствовать насосные установки, компрессоры, электроприводы, вентиляция, освещение, автоматика и вспомогательное оборудование.

При выборе такого трансформатора ключевым параметром является не только мощность 630 кВА, но и соответствие всей системы напряжению 27,5 кВ. Высоковольтная часть, коммутационная аппаратура, защита и схема присоединения должны быть рассчитаны под соответствующий класс напряжения.

Для объектов Башкортостана также важно учитывать режим эксплуатации. На производственных и технических площадках значительную часть нагрузки могут формировать электродвигатели, насосы и компрессоры, работающие в разных режимах. Поэтому мощность трансформатора должна подтверждаться расчетом, а не подбираться только по сумме паспортных мощностей оборудования.

ТМЖ относится к категории масляных силовых трансформаторов УЗЭУ. УЗЭУ осуществляет производство и поставку ТМЖ 630/27,5/0,4 кВ в Уфу и по Республике Башкортостан для нового строительства, реконструкции и замены существующего оборудования.

Основные параметры ТМЖ 630/27,5/0,4 кВ

Базовые характеристики трансформатора:

• тип — трехфазный масляный силовой трансформатор;
• серия — ТМЖ;
• номинальная мощность — 630 кВА;
• напряжение высокой стороны — 27,5 кВ;
• напряжение низкой стороны — 0,4 кВ;
• назначение — преобразование напряжения для специализированных объектов;
• схема и группа соединения — согласно проекту;
• климатическое исполнение — по условиям эксплуатации;
• конструктивное исполнение — по техническому заданию;
• дополнительная комплектация — по требованиям заказчика.

Точные электрические, габаритные и присоединительные параметры необходимо согласовывать для конкретного заказа.

Технические характеристики:

Номинальная мощность трансформаторов, кВА	Номинальное напряжение, кВ	Группа соединения обмоток	Потери холостого хода (Вт)	Потери короткого замыкания (Вт)	Ток холостого хода %	Напряжение короткого замыкания %
ТМЖ-25	27,5/0,4	У/Ун-0, У/Zh-11	180	610	5,5	6,0
ТМЖ-100	27,5/0,4	У/Ун-0, У/Zh-11	410	1970	2,1	6,0
ТМЖ-160	27,5/0,4	У/Ун-0, У/Zh-11	560	2650	2,0	6,0
ТМЖ-250	27,5/0,4	У/Ун-0, У/Zh-11	800	3700	2,0	6,0
ТМЖ-400	27,5/0,4	У/Ун-0, Д/Ун-11	1100	5900	1,8	6,0
ТМЖ-630	27,5/0,4	Д/Ун-11	1700	8500	1,5	6,0

Габаритно-весовые характеристики:

Номинальная мощность трансформаторов, кВА	L	B	H	K	M	N	h	h1	A	A1	Масса полная, кг	Масса масла, кг
ТМЖ-25	1050	792	1335	467	100	90	90	135	550	550	530	198
ТМЖ-100	1170	940	1500	435	100	100	137	175	605	605	960	274
ТМЖ-160	1260	910	1580	470	100	100	135	145	605	605	1083	297
ТМЖ-250	1300	980	1735	435	100	100	155	140	605	605	1430	390
ТМЖ-400	1475	980	1790	480	150	150	160	140	760	760	1870	490
ТМЖ-630	1950	1240	2130	400	150	150	220	190	820	820	3500	950

Применение ТМЖ 630 кВА в Уфе

Трансформатор может использоваться на объектах со смешанной технической и инженерной нагрузкой.

В зависимости от проекта ТМЖ 630 может обеспечивать питание:

• железнодорожной технической инфраструктуры;
• ремонтных площадок;
• производственных помещений;
• технических баз;
• насосных установок;
• компрессорного оборудования;
• систем вентиляции;
• освещения;
• автоматики;
• служебных помещений.

Конкретный набор потребителей определяется схемой электроснабжения.

Для одного объекта основную мощность могут формировать технологические механизмы, для другого — насосное, вентиляционное и вспомогательное оборудование.

ТМЖ 630 для железнодорожных и транспортных объектов Башкортостана

Для Уфы и Республики Башкортостан актуальны объекты, где транспортная инфраструктура непосредственно взаимодействует с промышленными и техническими площадками.

ТМЖ 630 может использоваться для питания низковольтной инфраструктуры:

• ремонтных зон;
• служебных помещений;
• инженерных систем;
• насосов;
• компрессоров;
• вентиляции;
• освещения;
• автоматики.

При этом трансформатор должен применяться именно в составе проектной схемы 27,5/0,4 кВ.

Сам по себе номинал 630 кВА не определяет возможность его использования на конкретном объекте.

Почему напряжение 27,5 кВ требует специализированного оборудования

Высокая сторона 27,5 кВ определяет требования практически ко всей первичной части энергоузла.

Под соответствующий класс напряжения должны быть рассчитаны:

• ввод;
• коммутационные аппараты;
• защитная аппаратура;
• измерительные устройства;
• изоляционные решения;
• присоединение трансформатора.

Поэтому обычный трансформатор ТМ или ТМГ на 6–10 кВ нельзя использовать вместо ТМЖ 630/27,5/0,4 кВ только потому, что совпадает мощность.

Разница находится на уровне всей схемы электроснабжения.

Как определить, достаточно ли 630 кВА

Номинальная мощность трансформатора должна соответствовать расчетной полной нагрузке.

При проектировании учитываются:

• установленная мощность потребителей;
• коэффициенты спроса;
• одновременность работы;
• пусковые токи;
• продолжительность нагрузки;
• технологические режимы;
• сезонные изменения;
• необходимый резерв;
• перспектива развития объекта.

На промышленных и технических объектах Уфы особенно важно учитывать двигательные нагрузки.

Пуск компрессора, насоса или другого мощного электродвигателя может существенно изменить кратковременный режим системы.

ТМЖ 630 для насосных и компрессорных нагрузок

На специализированных технических объектах существенную часть потребления могут формировать электродвигатели.

Трансформатор может обеспечивать питание:

• насосных агрегатов;
• компрессоров;
• вентиляционных установок;
• электроприводов;
• вспомогательных механизмов;
• систем управления.

Для таких потребителей необходимо учитывать:

• количество одновременно работающих агрегатов;
• режим включения;
• мощность электродвигателей;
• продолжительность работы;
• наличие резервных механизмов.

Это позволяет точнее определить нагрузку на ТМЖ 630 и РУНН.

ТМЖ 630 для ремонтных и производственно-технических площадок

На ремонтной базе структура нагрузки может заметно меняться в течение рабочей смены.

В состав потребителей могут входить:

• станочное оборудование;
• сварочные посты;
• подъемные механизмы;
• электроприводы;
• компрессоры;
• вентиляция;
• освещение;
• вспомогательное оборудование.

При такой структуре необходимо рассчитывать не просто сумму мощностей, а реальный рабочий сценарий с учетом одновременности.

Высоковольтная часть 27,5 кВ

Высоковольтное подключение ТМЖ 630 проектируется индивидуально.

Необходимо определить:

• схему присоединения;
• коммутационное оборудование;
• защитные устройства;
• измерительную часть;
• параметры питающей сети;
• способ подключения трансформатора.

Если оборудование предназначено для реконструкции, действующую высоковольтную часть необходимо проверить на совместимость с новым ТМЖ.

Особенно важно сопоставить фактическую схему, а не ориентироваться только на номинальное напряжение.

Низковольтное распределение 0,4 кВ

После преобразования напряжения электроэнергия поступает в РУНН.

При его проектировании учитываются:

• расчетный ток;
• вводной аппарат;
• сборные шины;
• количество отходящих линий;
• номиналы защитных устройств;
• сечения кабелей;
• токи короткого замыкания;
• селективность.

Для сложного технического объекта рекомендуется разделять нагрузки по функциональным группам.

Например, технологическое оборудование, вентиляция, насосы, освещение и служебные помещения могут получать питание по отдельным линиям.

ТМЖ 630 в составе специализированного энергоузла

Трансформатор может работать совместно с высоковольтной и низковольтной распределительной частью.

При проектировании необходимо согласовать:

• высоковольтное присоединение 27,5 кВ;
• место установки трансформатора;
• присоединительные размеры;
• положение выводов;
• РУНН;
• кабельные трассы;
• заземление;
• доступ для эксплуатации.

При необходимости решение может быть увязано с оборудованием из раздела трансформаторных подстанций УЗЭУ, однако конфигурация подстанции должна быть разработана именно под требуемую схему 27,5/0,4 кВ.

ТМЖ 630 и обычная КТП 630 кВА

Одинаковая мощность трансформатора не означает одинаковое устройство подстанции.

Специализированный энергоузел с ТМЖ может отличаться от стандартной КТП по:

• классу напряжения ВН;
• высоковольтному оборудованию;
• схеме защиты;
• изоляционным требованиям;
• способу присоединения;
• внутренней компоновке.

Поэтому стандартную комплектную трансформаторную подстанцию нельзя автоматически применять для схемы 27,5/0,4 кВ.

ТМЖ 630 и ТМ 630: в чем разница

ТМЖ и классический ТМ относятся к масляным силовым трансформаторам, но применяются в разных системах.

Для ТМ распространены исполнения 6 или 10/0,4 кВ, тогда как рассматриваемый ТМЖ предназначен для схемы 27,5/0,4 кВ.

При сравнении необходимо учитывать:

• параметры сети;
• назначение оборудования;
• высоковольтное присоединение;
• конструктивные особенности;
• требования проекта.

Поэтому эти трансформаторы нельзя считать прямыми взаимозаменяемыми аналогами.

ТМЖ 630 и ТМГ 630

ТМГ также относится к масляным трансформаторам, но отличается типовым назначением и конструкцией масляной системы.

При выборе между сериями определяющими являются:

• напряжение высокой стороны;
• назначение объекта;
• электрическая схема;
• тип высоковольтного оборудования;
• условия эксплуатации.

Если исходная сеть имеет 27,5 кВ, оборудование должно соответствовать этому классу напряжения.

Замена существующего ТМЖ 630

При замене действующего трансформатора желательно заранее проверить электрическую и конструктивную совместимость.

Для этого рекомендуется предоставить:

• паспорт существующего ТМЖ;
• фотографию шильдика;
• мощность;
• напряжения;
• схему и группу соединения;
• габариты;
• расположение выводов;
• фотографии места установки.

Эти данные позволяют определить, можно ли выполнить прямую замену или потребуется адаптация существующей инфраструктуры.

Реконструкция существующего энергоузла

При модернизации специализированного объекта необходимо анализировать всю систему.

Проверяются:

• фактическая однолинейная схема;
• параметры сети 27,5 кВ;
• высоковольтное оборудование;
• существующий трансформатор;
• РУНН;
• кабельные линии;
• монтажная площадка;
• условия демонтажа и установки.

Если объект эксплуатируется длительное время, рекомендуется сверять старую проектную документацию с реальным состоянием оборудования.

Увеличение мощности до 630 кВА

При замене трансформатора меньшего номинала на ТМЖ 630 необходимо проверить пропускную способность остальных элементов системы.

Анализируются:

• возможности питающей сети;
• высоковольтная аппаратура;
• защита;
• РУНН;
• сборные шины;
• низковольтные кабельные линии;
• строительные ограничения.

Установка более мощного трансформатора не означает автоматического увеличения доступной мощности объекта.

Новое строительство с ТМЖ 630

При новом строительстве трансформатор желательно выбирать на этапе разработки общей схемы электроснабжения.

Необходимо заранее определить:

• расчетную мощность;
• параметры сети 27,5 кВ;
• параметры сети 0,4 кВ;
• высоковольтную схему;
• конфигурацию РУНН;
• кабельные трассы;
• систему заземления;
• место размещения оборудования;
• условия обслуживания.

Это позволяет согласовать трансформатор с остальными элементами еще до производства.

Климатические условия эксплуатации в Уфе

Для Уфы и Республики Башкортостан необходимо учитывать сезонные изменения температуры и фактическое место размещения оборудования.

При выборе исполнения анализируются:

• климатические условия площадки;
• наружная или другая предусмотренная установка;
• конструкция подстанции;
• режим загрузки;
• условия обслуживания;
• требования проектной документации.

Точные температурные пределы определяются технической документацией конкретного исполнения ТМЖ.

К соответствующим условиям эксплуатации должны быть адаптированы также высоковольтная часть, РУНН и вспомогательное оборудование.

Особенности реконструкции промышленной площадки

Для действующих промышленных объектов Уфы отдельной задачей является интеграция нового оборудования в уже существующую инфраструктуру.

До заказа рекомендуется проверить:

• существующие кабельные трассы;
• свободное пространство;
• фундамент;
• монтажные проемы;
• подъезд техники;
• возможность работы крана;
• демонтаж старого трансформатора.

Это особенно важно, если модернизация выполняется без существенной перестройки объекта.

Доставка и монтаж ТМЖ 630 в Уфе

До поставки необходимо оценить готовность площадки.

Следует проверить:

• маршрут доставки;
• возможность подъезда транспорта;
• условия разгрузки;
• монтажное основание;
• размеры рабочей зоны;
• высоковольтное подключение;
• низковольтные выводы;
• заземление;
• эксплуатационные проходы.

При замене оборудования фактические размеры существующей площадки необходимо сопоставить с габаритами нового трансформатора еще до запуска в производство.

Какие данные предоставить для подбора ТМЖ 630

Для подготовки технического предложения желательно направить:

• мощность — 630 кВА;
• напряжение ВН — 27,5 кВ;
• напряжение НН — 0,4 кВ;
• однолинейную схему;
• схему и группу соединения;
• параметры питающей сети;
• назначение объекта;
• характеристики низковольтной нагрузки;
• параметры РУНН;
• место установки;
• климатическое исполнение;
• требования к комплектации.

Если трансформатор приобретается для замены, дополнительно полезны паспорт существующего оборудования и фотографии места установки.

Цена трансформатора ТМЖ 630/27,5/0,4 кВ в Уфе

Стоимость ТМЖ 630 рассчитывается индивидуально по техническому заданию.

На итоговую цену влияют:

• мощность 630 кВА;
• исполнение 27,5/0,4 кВ;
• схема и группа соединения;
• конструктивные параметры;
• климатическое исполнение;
• дополнительная комплектация;
• требования проекта;
• условия доставки в Уфу и по Республике Башкортостан.

Для точного расчета необходимо согласовать основные технические характеристики оборудования.

Купить трансформатор ТМЖ 630/27,5/0,4 кВ в Уфе

УЗЭУ осуществляет производство и поставку трансформаторов ТМЖ 630/27,5/0,4 кВ в Уфу и по Республике Башкортостан для железнодорожных, промышленных, ремонтно-технических и специализированных энергетических объектов.

Оборудование может поставляться отдельно либо рассматриваться как часть комплексного решения с высоковольтной частью, РУНН и соответствующей трансформаторной подстанцией.

Для подготовки технического предложения рекомендуется предоставить проект, спецификацию, однолинейную схему, техническое задание либо параметры существующего ТМЖ при его замене. Это позволит подобрать исполнение с учетом схемы 27,5/0,4 кВ, промышленно-транспортного характера объектов Уфы и фактических условий эксплуатации.
