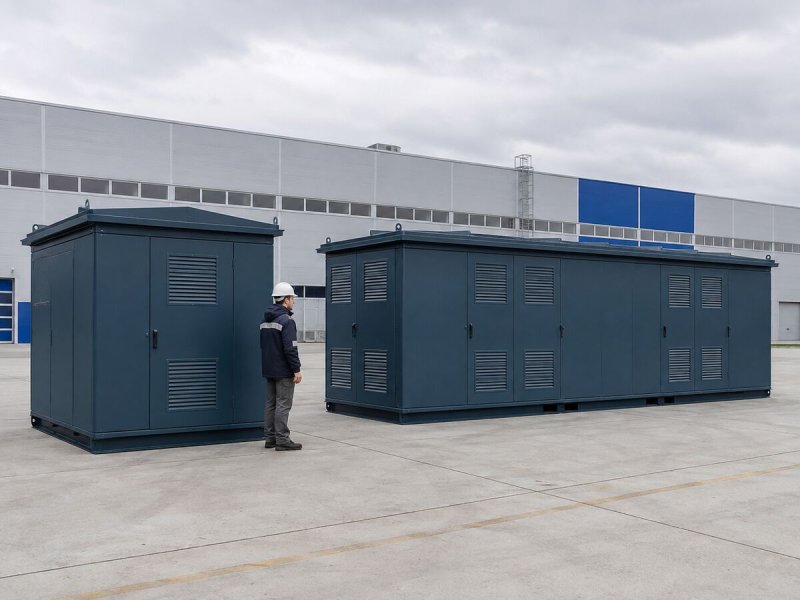

Однотрансформаторная или двухтрансформаторная подстанция: что выбрать

Количество силовых трансформаторов — один из ключевых параметров, определяющих структуру комплектной трансформаторной подстанции. Для одного объекта достаточно компактной КТП с одним трансформатором, а для другого требуется двухтрансформаторная подстанция 2КТП с раздельными секциями, секционным аппаратом и возможностью перераспределения нагрузки. Правильный выбор зависит не только от суммарной мощности потребителей, но и от категории надёжности электроснабжения, графика нагрузки, допустимой продолжительности перерыва, условий ремонта и перспектив развития объекта.

Однотрансформаторная КТП принимает электроэнергию напряжением 6 или 10 кВ, преобразует её до 0,4 кВ одним силовым трансформатором и распределяет по отходящим линиям. Такая схема компактна, понятна в эксплуатации и экономически оправдана, когда один агрегат способен покрыть расчётную нагрузку, а продолжительный перерыв питания допустим либо компенсируется внешним резервом.

Двухтрансформаторная подстанция имеет два силовых трансформатора и, как правило, две секции распределительного устройства низкого напряжения. В нормальном режиме каждый трансформатор питает свою группу нагрузок. При предусмотренной проектом схеме часть потребителей может быть переведена на исправную секцию после отключения повреждённого или выведенного в ремонт оборудования.

Однако наличие двух трансформаторов само по себе не гарантирует бесперебойного электроснабжения. Если оба агрегата подключены к одной линии 6–10 кВ, имеют общий участок кабеля или зависят от одного коммутационного аппарата, повреждение общей точки может отключить всю подстанцию. Поэтому при выборе нужно анализировать не только обозначение КТП или 2КТП, а всю цепочку питания — от источников и вводов высокого напряжения до секций 0,4 кВ и конкретных электроприёмников.

Краткий ответ: когда достаточно КТП, а когда нужна 2КТП

Однотрансформаторную КТП обычно выбирают, если:

• расчётная нагрузка укладывается в допустимую загрузку одного трансформатора;
• объект относится преимущественно к третьей категории надёжности либо имеет отдельный резервный источник;
• перерыв на переключение, ремонт или замену трансформатора приемлем;
• нагрузка относительно стабильна и не требует разделения на независимые секции;
• на площадке важны компактность и минимизация капитальных затрат;
• перспективное увеличение мощности не требует установки второго агрегата.

Двухтрансформаторную 2КТП рассматривают, если:

• среди потребителей есть электроприёмники первой или второй категории;
• технологический процесс чувствителен к длительному отключению;
• требуется разделить нагрузки между двумя секциями 0,4 кВ;
• один трансформатор должен принимать допустимую часть нагрузки при выводе второго;
• суммарная мощность или пиковая нагрузка неудобны для одного агрегата;
• предполагается поэтапное развитие производства;
• необходимо проводить часть обслуживания без полного обесточивания всего объекта.

Главный принцип: количество трансформаторов определяется не только киловаттами и киловольт-амперами, а допустимыми режимами работы объекта.

Что такое однотрансформаторная КТП

Однотрансформаторная комплектная подстанция объединяет распределительное устройство высокого напряжения, один силовой трансформатор и распределительное устройство низкого напряжения. Все основные нагрузки 0,4 кВ получают питание от одного трансформатора, хотя внутри РУНН может быть несколько групп отходящих линий.

Типовая структура однотрансформаторной подстанции

Электроэнергия поступает на ввод 6–10 кВ, проходит через предусмотренные коммутационные и защитные аппараты, подаётся на силовой трансформатор и после преобразования поступает на шины 0,4 кВ. От РУНН питаются производственные механизмы, освещение, вентиляция, насосы, складское оборудование, административные здания и другие потребители.

Сторона высокого напряжения

Состав РУВН зависит от способа подключения. В тупиковом исполнении линия заканчивается на подстанции. В проходной КТП дополнительно предусматривается транзит линии 6–10 кВ. Различия таких схем подробно разобраны в статье «Тупиковая и проходная КТП: отличия».

Трансформаторный отсек

В отсеке размещается один масляный или сухой трансформатор, выбранный по мощности, напряжению, потерям, климатическим условиям и требованиям к размещению. Номинал агрегата не должен автоматически приравниваться к простой сумме паспортных мощностей оборудования: необходим расчёт спроса, коэффициентов одновременности, реактивной мощности, пусковых токов и перспективной нагрузки.

Распределительное устройство 0,4 кВ

РУНН включает вводной аппарат, шины, измерение, учёт и аппараты отходящих линий. В зависимости от задания предусматриваются автоматические выключатели, рубильники, устройства компенсации реактивной мощности, АВР, цепи собственных нужд и передача сигналов в диспетчерскую систему.

Преимущества однотрансформаторной КТП

Главные преимущества связаны с простотой:

• меньше высоковольтного и низковольтного оборудования;
• компактнее корпус и фундамент;
• проще кабельное хозяйство;
• ниже стоимость изготовления и монтажа;
• меньше аппаратов, требующих обслуживания;
• понятнее однолинейная схема и регламент переключений;
• ниже потери холостого хода по сравнению с постоянной работой двух малозагруженных трансформаторов.

Для небольшого производственного участка, склада, насосной станции или отдельного коммунального объекта это часто наиболее рациональное решение.

Ограничения схемы с одним трансформатором

Главное ограничение — отсутствие второго силового агрегата внутри подстанции. При повреждении трансформатора или необходимости его длительного ремонта питание всех подключённых к нему шин прекращается, если проектом не предусмотрен другой путь.

Отказ трансформатора

Замена силового трансформатора требует отключения, доставки оборудования, такелажных работ, проверки соединений и испытаний. Даже при наличии резервного агрегата на складе восстановление не происходит мгновенно.

Ремонт РУНН или вводного аппарата

Наличие исправного трансформатора не помогает, если работа требует полного отключения общей шинной системы 0,4 кВ. Поэтому надёжность нужно оценивать по всем элементам, а не только по числу трансформаторов.

Ограниченная гибкость роста

Если нагрузка быстро приближается к допустимому пределу, может потребоваться замена трансформатора на более мощный, реконструкция РУНН, кабелей и фундамента. Иногда изначальная подготовка площадки под расширение оказывается выгоднее последующей перестройки работающего объекта.

Что такое двухтрансформаторная подстанция 2КТП

Двухтрансформаторная подстанция объединяет две трансформаторные ветви. Каждая ветвь включает присоединение на стороне ВН, силовой трансформатор и ввод на соответствующую секцию 0,4 кВ. Между секциями обычно предусматривается секционный аппарат, положение и функции которого определяются однолинейной схемой.

На сайте УЗЭУ представлены, в частности, двухтрансформаторные проходные подстанции 2КТП-П 25–2500 кВА и двухтрансформаторные решения тупикового типа. Конкретное исполнение выбирают одновременно по количеству трансформаторов и по способу включения в сеть 6–10 кВ.

Как устроена двухтрансформаторная подстанция

В типовой конфигурации 2КТП содержит:

1. два присоединения или две трансформаторные ветви на стороне 6–10 кВ;
2. два силовых трансформатора;
3. два вводных аппарата 0,4 кВ;
4. первую и вторую секции шин РУНН;
5. секционный выключатель или другой секционный аппарат;
6. отходящие линии, распределённые между секциями;
7. измерение, учёт, собственные нужды, сигнализацию и необходимые блокировки.

Первая трансформаторная ветвь

Первый трансформатор питает закреплённую за ним секцию шин. К ней подключают заранее определённую группу электроприёмников. Распределение выполняют не случайно: учитывают мощность, технологическую взаимосвязь, категорию и возможность отключения отдельных нагрузок.

Вторая трансформаторная ветвь

Вторая ветвь строится по сопоставимому принципу. При нормальной работе она питает вторую секцию. Нагрузки стараются распределять так, чтобы трансформаторы работали в рациональном диапазоне и чтобы послеаварийные переключения не создавали недопустимой перегрузки.

Секционный аппарат 0,4 кВ

Секционный аппарат соединяет две секции шин в разрешённых схемой режимах. В нормальном состоянии он может быть отключён, а каждый трансформатор работает на свою секцию. После вывода одной ветви секционный аппарат включают вручную или автоматически, если выполнены необходимые условия и предусмотрены блокировки.

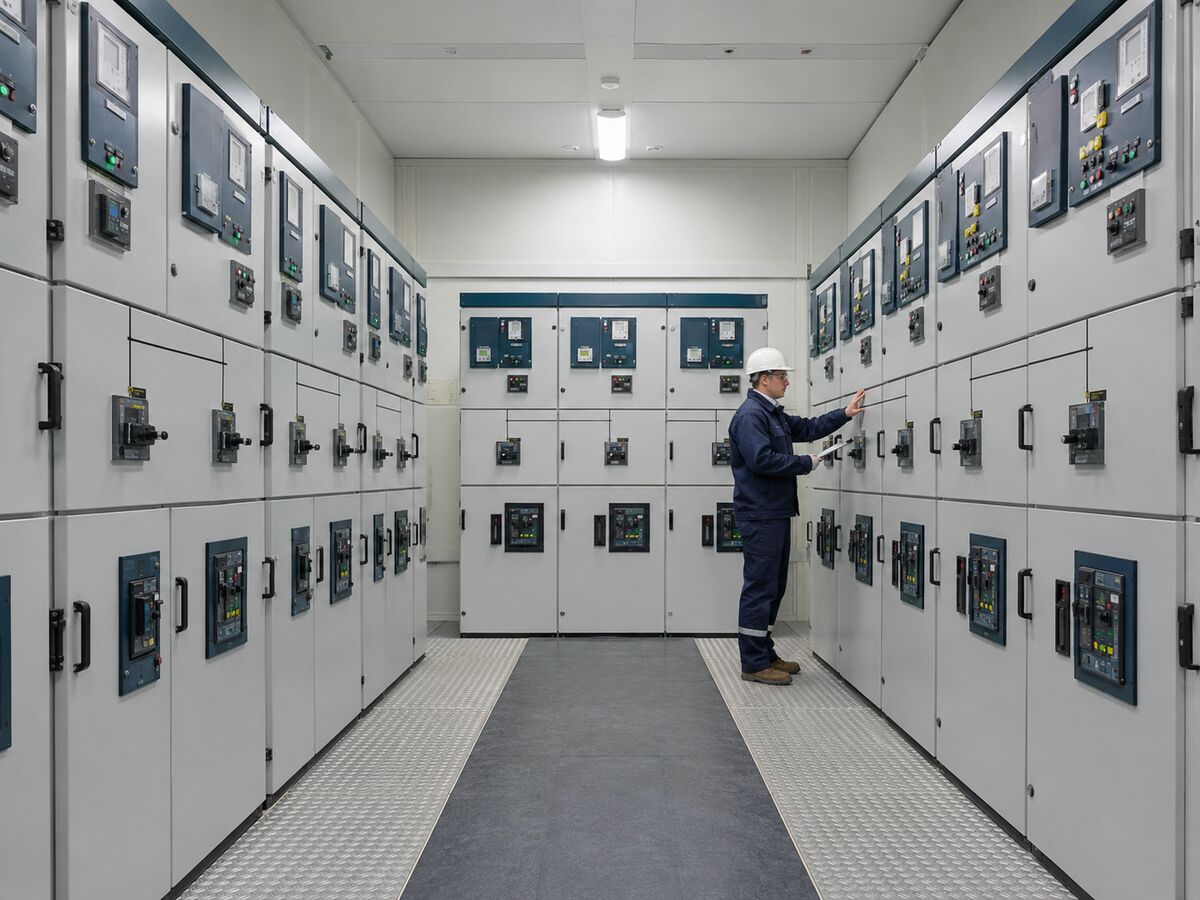

Секционирование РУНН позволяет разделять нагрузки и при допустимых режимах переводить часть потребителей на работающий трансформатор.

Что означает обозначение 2КТП

Префикс «2» указывает на наличие двух силовых трансформаторов. Последующие буквы описывают конструктивное исполнение и сетевую схему. Например, 2КТП-П относится к двухтрансформаторному проходному исполнению, а 2КТП-Т — к тупиковому.

2КТП-ТК и 2КТП-ТВ

Обозначения могут дополнительно отражать кабельный или воздушный ввод и особенности принятой конструкции. Например, на товарной странице 2КТП-ТК 1000 приведено исполнение двухтрансформаторной подстанции с двумя силовыми агрегатами. Перед заказом необходимо сверять не только название, но и однолинейную схему, способ вводов, состав аппаратуры и границы поставки.

2КТП-П

Проходное исполнение дополнительно обеспечивает возможность транзита линии высокого напряжения. Это отдельный признак: двухтрансформаторная подстанция не обязательно является проходной, а проходная КТП не обязательно имеет два трансформатора.

Основные отличия однотрансформаторной КТП и 2КТП

Критерий	Однотрансформаторная КТП	Двухтрансформаторная 2КТП
Количество силовых трансформаторов	Один	Два
Секции РУНН	Обычно одна основная секция	Как правило, две секции
Резерв внутри подстанции	Второго трансформатора нет	Может быть предусмотрен взаимный резерв
Работа при выводе трансформатора	Требуется внешний резерв или отключение	Часть нагрузки может быть переведена на исправную ветвь
Габариты	Меньше	Больше
Стоимость изготовления	Ниже при сопоставимом оборудовании	Выше из-за второго трансформатора и расширенного РУ
Сложность эксплуатации	Ниже	Выше, требуется больше переключений и блокировок
Разделение нагрузок	Ограничено одной системой шин	Удобное распределение между секциями
Потери холостого хода	Потери одного включённого агрегата	Зависят от числа работающих трансформаторов
Перспектива роста	Часто требует замены мощности	Возможны гибкие режимы и поэтапное использование
Типичная область	Небольшие и средние объекты с допустимым перерывом	Ответственные или мощные объекты, секционированные сети



Таблица отражает общую логику, но не заменяет проект. Однотрансформаторная КТП с двумя независимыми внешними вводами и АВР может иметь более развитую схему, чем простая 2КТП, подключённая к одному не резервированному фидеру.

Как количество трансформаторов связано с категорией надёжности

Категория электроприёмников определяет требования к источникам питания и допустимому перерыву. При этом категория относится к электроприёмникам и объекту, а не присваивается автоматически корпусу КТП.

Электроприёмники третьей категории

Для многих потребителей третьей категории достаточно одного источника питания при условии, что допустимое время восстановления соответствует нормативным и технологическим требованиям. В таких случаях однотрансформаторная КТП часто оказывается оптимальной.

Когда всё же выбирают 2КТП

Даже без формального требования высокой категории два трансформатора могут быть экономически оправданы, если стоимость простоя производства, порчи продукции или срыва логистики существенно выше стоимости резервирования.

Электроприёмники второй категории

Для второй категории предусматривается питание от двух независимых взаимно резервирующих источников в соответствии с проектными требованиями. 2КТП может стать частью такого решения, но необходимо проверить независимость внешних вводов и отсутствие общих точек отказа.

Перерыв на переключение

Допустимый перерыв определяется временем, необходимым для включения резервного питания действиями персонала или автоматики. Поэтому важны не только два трансформатора, но и АВР, доступность персонала, исправность приводов и заранее проверенный алгоритм.

Электроприёмники первой категории

Для наиболее ответственных потребителей требования строже. Часть особой группы может нуждаться в дополнительном источнике, который обеспечивает безаварийную остановку процесса, предотвращение угрозы людям и значительного ущерба.

Почему одной 2КТП может быть недостаточно

Если оба трансформатора зависят от одной подстанции более высокого уровня, одной кабельной эстакады, общего помещения или одной секции РУВН, схема сохраняет общие точки отказа. Для ответственных объектов рассматривают независимые трассы, секции источника, дизель-генераторы, источники бесперебойного питания и технологическое резервирование.

Резервирование: что реально даёт второй трансформатор

Второй трансформатор создаёт возможность резервирования мощности, но результат зависит от его номинала и допустимой нагрузки.

Полный взаимный резерв

При полном резервировании каждый трансформатор выбирают так, чтобы в послеаварийном режиме он мог принять всю необходимую нагрузку объекта или установленный проектом объём. Это не всегда означает питание абсолютно всех второстепенных потребителей: часть нагрузки может отключаться по заранее заданному приоритету.

Условие N−1

Принцип N−1 означает, что система должна сохранить требуемую функцию после отказа одного элемента. Для 2КТП это проверка режима при выводе одного трансформатора, но также необходимо учитывать кабели, вводные и секционный аппараты, шины и источник высокого напряжения.

Частичный резерв

Иногда второй трансформатор принимает только наиболее важные нагрузки. Такой подход уменьшает установленную мощность и стоимость, но требует чёткого деления потребителей на приоритетные и отключаемые.

Автоматическая разгрузка

При превышении допустимой нагрузки автоматика может отключить неприоритетные линии. Решение должно быть заложено в проекте, проверено расчётами и согласовано с технологами объекта.

Резервирование без параллельной работы

В большинстве схем два трансформатора работают раздельно на свои секции, а секционный выключатель нормально отключён. Это исключает нежелательную параллельную работу и ограничивает токи короткого замыкания.

Условия включения секционного аппарата

Перед соединением секций нужно убедиться, что один из вводов отключён, исключена встречная подача напряжения, выполнены блокировки и работающий трансформатор способен принять дополнительную нагрузку. Точная последовательность определяется схемой и инструкцией.

Как рассчитать мощность однотрансформаторной КТП

Выбор начинается с расчётной активной мощности. К ней добавляют влияние реактивной составляющей и получают полную мощность в кВА. Затем учитывают характер нагрузки, пуски двигателей, несимметрию, гармоники, температуру и перспективу роста.

Базовая расчётная логика

В упрощённом виде полную мощность можно оценить как отношение активной мощности к коэффициенту мощности:

S = P / cos φ, где S — полная мощность в кВА, P — активная мощность в кВт, cos φ — коэффициент мощности.

Такой расчёт является отправной точкой. Для реального проекта используют данные нагрузок, коэффициенты спроса и одновременности, пусковые режимы и требования проектной документации.

Почему нельзя просто сложить паспорта

Не всё оборудование работает одновременно и на номинале. Простая сумма часто завышает потребность. Но механическое применение слишком низкого коэффициента спроса может привести к дефициту мощности. Подробная методика рассмотрена в статье «Как подобрать мощность трансформатора и КТП».

Проверка загрузки

После выбора стандартного номинала проверяют нормальный максимум, длительные режимы, пиковые нагрузки, пуск крупнейшего двигателя и допустимость будущих подключений.

Запас по мощности

Запас должен быть обоснован. Слишком маленький резерв ограничит развитие и увеличит риск перегрузки. Чрезмерный запас повышает стоимость и может привести к длительной работе трансформатора с низкой загрузкой.

Как рассчитать мощность двухтрансформаторной 2КТП

Для 2КТП недостаточно разделить общую нагрузку пополам. Расчёт выполняют минимум для двух состояний: нормального режима с двумя трансформаторами и послеаварийного режима с одним работающим агрегатом.

Нормальный режим

Нагрузки распределяют между секциями с учётом мощности и технологической логики. Желательно избегать ситуации, когда одна секция постоянно близка к пределу, а вторая заметно недогружена.

Баланс секций

Баланс оценивают не только по суммарным киловаттам. Важно распределить мощные двигатели, нелинейные потребители, компенсацию реактивной мощности и нагрузки с разными графиками.

Послеаварийный режим

При отключении одного трансформатора определяют, какие линии должны остаться в работе, какие допустимо отключить и какую нагрузку примет исправный агрегат.

Пример логики без привязки к объекту

Если максимальная расчётная нагрузка составляет 1200 кВА, установка двух трансформаторов по 630 кВА обеспечит нормальное покрытие при двух работающих агрегатах, но один трансформатор 630 кВА не сможет принять всю нагрузку. Такая схема является частично резервированной: в аварийном режиме нужно отключить часть потребителей.

Два трансформатора по 1000 кВА дают больше возможностей для взаимного резервирования 1200 кВА, но допустимость нагрузки одного агрегата определяется его характеристиками, температурой, продолжительностью режима и проектными ограничениями. Нельзя считать, что кратковременная перегрузочная способность автоматически разрешает постоянную работу выше номинала.

Выбор одинаковых или разных номиналов

Чаще применяют два одинаковых трансформатора: проще эксплуатация, резервирование и запасные части. Разные номиналы могут быть обоснованы резко различающимися секциями, но усложняют взаимный резерв и анализ режимов.

Почему одинаковые агрегаты удобнее

• единый регламент обслуживания;
• взаимозаменяемость части комплектующих;
• понятное распределение нагрузки;
• симметричные послеаварийные сценарии;
• проще формировать складской запас.

Схемы работы двухтрансформаторной подстанции

Два трансформатора работают постоянно

Каждый агрегат питает свою секцию. Это распространённый режим для стабильной нагрузки. Секционный аппарат обычно отключён.

Преимущества

Нагрузка распределена, уменьшается ток по каждому вводу 0,4 кВ, а при выводе одной ветви можно выполнить переключение части потребителей.

Ограничения

Оба трансформатора создают потери холостого хода и требуют обслуживания. При малой сезонной нагрузке режим может быть экономически не лучшим.

Один трансформатор работает, второй находится в резерве

Такой режим возможен при низкой нагрузке и правильно спроектированной схеме. Рабочий агрегат питает обе секции через секционный аппарат, второй отключён.

Когда это выгодно

Отключение малозагруженного трансформатора уменьшает потери холостого хода. Но необходимо учитывать ресурс коммутационных аппаратов, готовность резерва и время включения.

Сезонная смена режима

На объектах с выраженной сезонностью зимой могут работать оба трансформатора, а летом — один, либо наоборот. Режим определяют по фактическим графикам нагрузки.

Требование к контролю

Решение должно опираться на измерения, а не на приблизительную оценку. Система учёта и мониторинга помогает видеть максимумы, перегрузки и качество электроэнергии.

Параллельная работа трансформаторов

Иногда возникает идея постоянно соединить секции и включить трансформаторы параллельно. Такой режим возможен только при выполнении технических условий и соответствующем проекте.

Что необходимо проверить

• одинаковые коэффициенты трансформации и положения регулировочных ответвлений;
• совместимые группы соединения обмоток;
• допустимое соотношение напряжений короткого замыкания;
• правильное фазирование;
• распределение нагрузки между агрегатами;
• увеличение токов короткого замыкания на общих шинах;
• отключающую способность аппаратов и стойкость шин.

Почему параллельная работа не является режимом по умолчанию

При объединении источников возрастают токи короткого замыкания, усложняется защита и появляются уравнительные токи при несовпадении параметров. Поэтому секционированная работа часто проще и безопаснее.

Влияние схемы 6–10 кВ

Два трансформатора могут получать питание от одной линии, от двух фидеров одной секции или от независимых секций питающего центра. Надёжность этих вариантов различается.

Один общий ввод высокого напряжения

Общий ввод снижает стоимость, но его повреждение отключает обе трансформаторные ветви. Второй трансформатор защищает только от части отказов и не создаёт полноценного внешнего резерва.

Общие точки отказа

К ним относятся общий кабель, вводной аппарат, шины РУВН, общая кабельная трасса и питающая секция. Их нужно явно отмечать при анализе надёжности.

Два ввода от одного питающего центра

Раздельные фидеры повышают гибкость, но могут зависеть от одного трансформатора или одной секции более высокого уровня. Независимость оценивается по всей внешней сети.

Два независимых направления питания

Наиболее развитая схема использует разные секции или источники и раздельные трассы. Она дороже, но лучше соответствует требованиям ответственных потребителей.

Роль проходной 2КТП

2КТП-П может быть встроена в магистральную или кольцевую сеть и обеспечивать транзит 6–10 кВ. Но кольцевая схема должна иметь определённую точку нормального разрыва и согласованный порядок переключений.

Эксплуатация и обслуживание

Однотрансформаторная КТП

В ней меньше оборудования и контрольных точек. Осмотры, испытания и обслуживание проще планировать, но вывод трансформатора или общей секции часто требует полного отключения объекта.

Как уменьшить время простоя

Заранее предусматривают возможность подключения передвижного источника, запасные кабельные перемычки, доступ для замены трансформатора и договорённость об аварийной поставке оборудования.

Двухтрансформаторная 2КТП

Количество аппаратов и возможных состояний увеличивается. Персоналу необходимы утверждённые схемы, маркировка, блокировки и понятные бланки переключений.

Вывод одной секции в ремонт

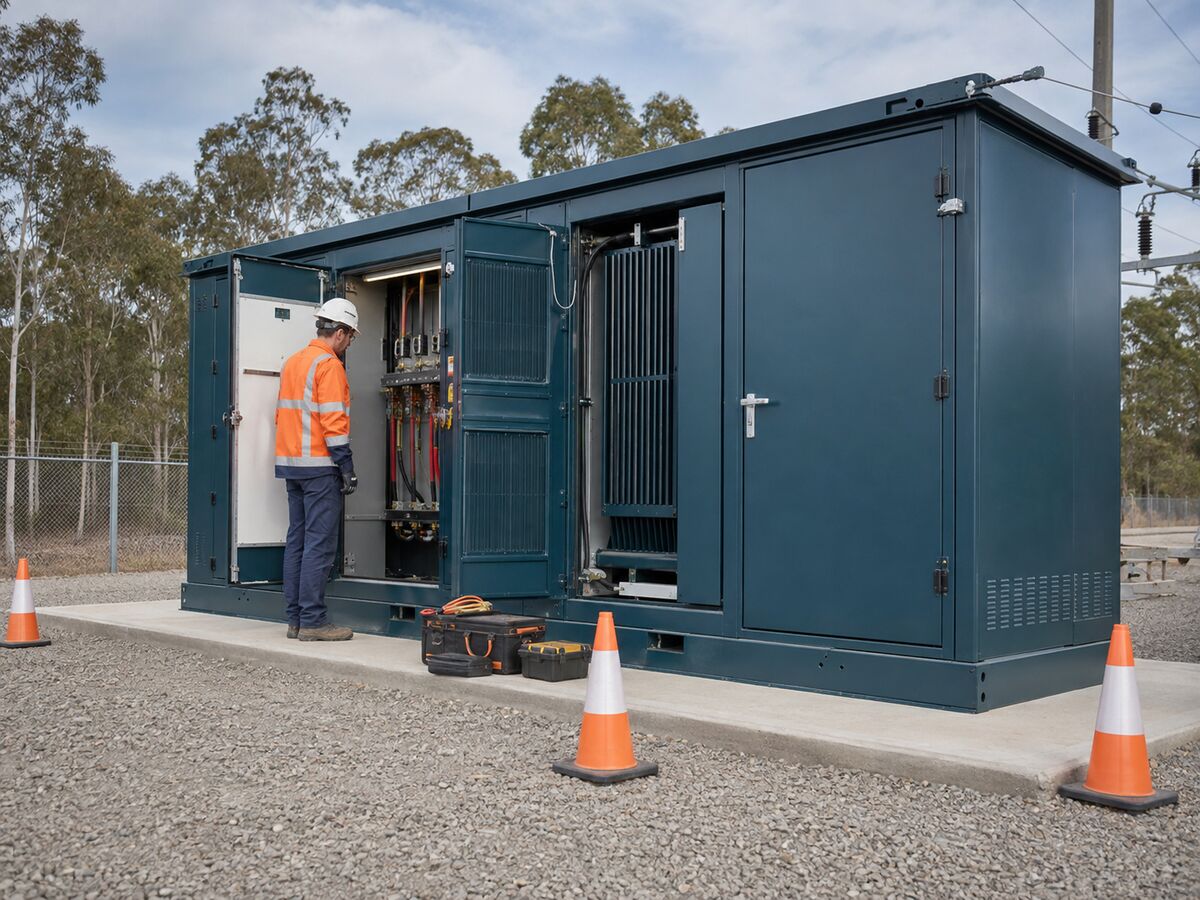

Если конструкция и схема позволяют, исправную секцию оставляют в работе, а ремонтируемую ветвь отключают, проверяют отсутствие напряжения и заземляют. Наличие второго трансформатора не отменяет организационных и технических мер безопасности.

Двухтрансформаторная схема расширяет возможности обслуживания, но безопасный вывод оборудования определяется проектом и регламентом переключений.

АВР и блокировки

Автоматическое включение резерва должно выполнять переключение только при корректных условиях. Нужен контроль напряжения, положения аппаратов, запрет недопустимой параллельной работы и выдержки времени.

Проверка автоматики

АВР необходимо периодически испытывать. Формальное наличие устройства без проверки алгоритма и приводов не гарантирует успешного переключения в реальной аварии.

Стоимость: почему 2КТП дороже

Двухтрансформаторная подстанция включает второй трансформатор, расширенное РУВН, вторую секцию РУНН, секционный аппарат, больше шин, кабелей, измерительных цепей и блокировок. Увеличиваются корпус, фундамент, доставка и монтаж.

Капитальные затраты

При сравнении учитывают:

• стоимость корпуса и металлоконструкций;
• два силовых трансформатора;
• дополнительные аппараты 6–10 и 0,4 кВ;
• фундамент и кабельные сооружения;
• монтаж, пусконаладку и испытания;
• систему диспетчеризации и АВР;
• проектирование внешнего электроснабжения.

Эксплуатационные затраты

Два агрегата требуют больше обслуживания. Одновременно 2КТП может уменьшить убытки от простоев и позволить проводить часть работ без полного отключения.

Стоимость недоотпуска электроэнергии

Для производства важно оценить не только цену оборудования, но и последствия остановки: простой персонала, незавершённый цикл, брак, перезапуск линии, нарушение температурного режима и логистические штрафы.

Потери электроэнергии

Если два трансформатора постоянно работают с малой загрузкой, суммарные потери холостого хода могут быть существенными. Иногда экономичнее отключать один агрегат в периоды низкого потребления, если схема допускает безопасное переключение.

Габариты, фундамент и размещение

2КТП занимает больше места и предъявляет дополнительные требования к площадке.

Что предусмотреть для однотрансформаторной КТП

• фундамент или площадку нужной несущей способности;
• кабельные каналы и радиусы изгиба;
• подъезд для доставки и замены трансформатора;
• безопасные зоны обслуживания;
• водоотведение и защиту от подтопления;
• вентиляцию и отвод тепла.

Что добавляется для 2КТП

Увеличиваются длина корпуса, число кабельных вводов и зона обслуживания. Требуется продуманная трассировка двух групп отходящих линий и возможность доступа к обеим трансформаторным ветвям.

Транспортные ограничения

Крупная подстанция может поставляться транспортными блоками. Нужно заранее определить маршрут, грузоподъёмность крана, место строповки и сборки на площадке.

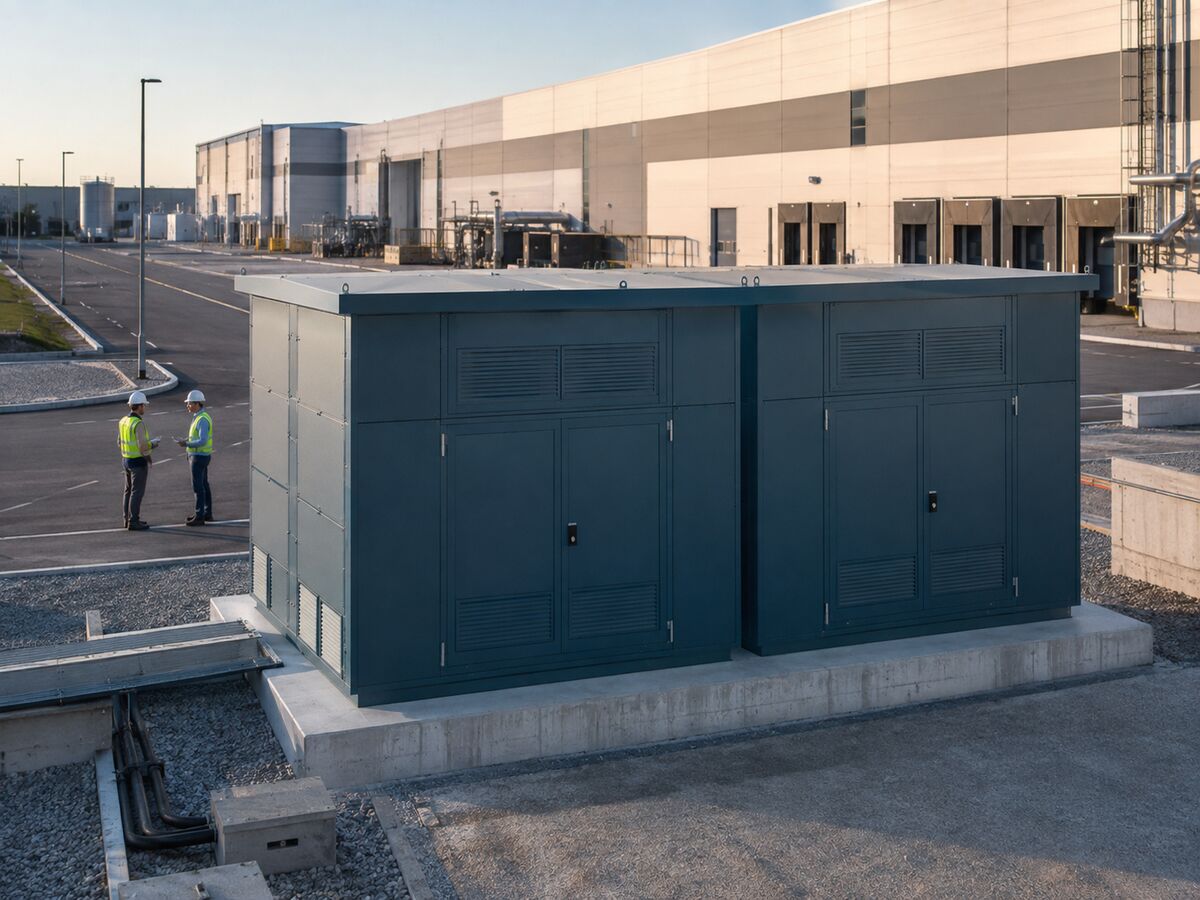

2КТП применяют на объектах с высокой нагрузкой, секционированной сетью и требованиями к восстановлению питания.

Где применяют однотрансформаторные КТП

Отдельные складские и логистические объекты

Если нагрузка умеренная, а критические системы имеют локальные ИБП или генератор, одна КТП может полностью решить задачу.

Небольшие производственные площадки

Схема подходит при допустимой остановке на время ремонта и отсутствии непрерывного технологического процесса.

Сельскохозяйственные и коммунальные потребители

КТП применяют для насосных, мастерских, ферм и инженерных сооружений. Ответственные механизмы при необходимости резервируют отдельно.

Строительные площадки

Временная однотрансформаторная подстанция обеспечивает компактность и быстрый ввод. Мощность выбирают по этапам строительства и максимальной одновременной работе механизмов.

Где применяют двухтрансформаторные подстанции

Промышленные предприятия

2КТП позволяет разделить технологические линии и сохранить питание при выводе одной ветви в пределах рассчитанного резерва.

Торговые и логистические комплексы

На крупных объектах отдельно распределяют холодильное оборудование, вентиляцию, освещение, противопожарные системы и арендаторов.

Жилые районы и инфраструктура

Две секции удобны для распределения нескольких корпусов и организации резервирования социально значимых потребителей.

Центры обработки данных и объекты связи

Для таких объектов одной 2КТП обычно недостаточно как единственного уровня резервирования. Дополнительно применяют раздельные вводы, ДГУ, ИБП и дублированные пути распределения.

Непрерывные технологические процессы

Если остановка вызывает длительный перезапуск или повреждение продукции, стоимость резервной ветви может быть значительно ниже потенциального ущерба.

Один мощный трансформатор или два меньшей мощности

Этот вопрос связан, но не равен выбору КТП или 2КТП.

Один трансформатор большей мощности

Плюсы:

• ниже стоимость оборудования и корпуса;
• проще обслуживание;
• меньше коммутационных аппаратов;
• меньше площадь размещения.

Минусы:

• единая точка отказа;
• сложнее ремонт без полного отключения;
• крупный агрегат тяжелее заменить;
• при низкой нагрузке возможна длительная недогрузка.

Два трансформатора меньшей мощности

Плюсы:

• разделение нагрузки;
• гибкие сезонные режимы;
• возможность частичного резерва;
• обслуживание одной ветви при сохранении другой.

Минусы:

• выше капитальные затраты;
• больше аппаратов и кабелей;
• сложнее автоматика;
• больше площадь и требования к эксплуатации.

Масляные или сухие трансформаторы в КТП и 2КТП

Количество трансформаторов не определяет их тип. Подстанции могут комплектоваться масляными трансформаторами или сухими трансформаторами при соответствующем конструктивном исполнении.

Масляные трансформаторы

Широко применяются в наружных комплектных подстанциях. При выборе учитывают пожарные требования, маслоприёмные устройства, климат и регламент обслуживания.

Сухие трансформаторы

Востребованы там, где важны требования к пожарной безопасности и размещению ближе к нагрузке. Необходимо обеспечить вентиляцию, температурный режим и защиту от загрязнения.

Одинаковый тип для обеих ветвей

В 2КТП обычно рационально использовать одинаковые агрегаты по типу и номиналу. Это упрощает взаимный резерв и обслуживание.

Как выбрать номинал: 630, 1000, 1250, 1600 или 2500 кВА

Стандартный номинал выбирают после расчёта, а не по приблизительной площади объекта.

КТП и 2КТП 630 кВА

Однотрансформаторная КТП 630 кВА подходит для нагрузки, укладывающейся в возможности одного агрегата. 2×630 кВА позволяет распределить нагрузку примерно между двумя секциями, но полный резерв возможен только в пределах мощности одного трансформатора и допустимого послеаварийного режима.

КТП и 2КТП 1000 кВА

Номинал 1000 кВА часто применяется на средних промышленных и коммерческих объектах. 2КТП-ТК 1000 позволяет сформировать две трансформаторные ветви, но состав аппаратов и число линий уточняются по опросному листу.

1250 и 1600 кВА

При таких мощностях особенно важны токи на стороне 0,4 кВ, сечения шин, вводные автоматы, тепловой режим и распределение отходящих линий. Ошибка в секционировании может привести к перегрузке аппаратов даже при достаточной суммарной мощности трансформаторов.

2500 кВА

Крупный трансформатор создаёт значительный ток на стороне НН. Проектировщик проверяет токи короткого замыкания, селективность, отключающую способность и целесообразность передачи мощности на 0,4 кВ на большие расстояния. Для 2×2500 кВА требования к шинам, фундаменту и вентиляции особенно существенны.

Пошаговый алгоритм выбора

Шаг 1. Составить перечень нагрузок

Указывают мощность, режим работы, пусковые токи, категорию, коэффициент мощности и перспективу роста.

Шаг 2. Определить расчётный максимум

Применяют коэффициенты спроса и одновременности, анализируют суточные и сезонные графики.

Шаг 3. Разделить потребителей по приоритету

Нужно заранее определить, что должно работать при отказе одной ветви, а что можно временно отключить.

Шаг 4. Сопоставить варианты КТП и 2КТП

Для каждого варианта оценивают нормальный и аварийный режим, стоимость, площадь, потери и время восстановления.

Шаг 5. Проверить внешнее питание

Уточняют число фидеров, независимость источников, точки нормального разрыва, категорию и разрешённую мощность.

Шаг 6. Составить однолинейную схему

На ней должны быть видны вводы ВН, трансформаторы, секции РУНН, секционный аппарат, АВР, учёт и отходящие линии.

Шаг 7. Рассчитать токи и выбрать аппараты

Проверяют длительные токи, короткое замыкание, селективность, термическую и электродинамическую стойкость.

Шаг 8. Проверить размещение

Сопоставляют габариты, фундамент, подъезд, кабельные трассы, пожарные расстояния и обслуживание.

Шаг 9. Заполнить опросный лист

Чем подробнее исходные данные, тем точнее производитель определит комплектацию, стоимость и срок изготовления.

Какие данные передать производителю

• требуемый тип КТП или необходимость сравнить несколько вариантов;
• количество и номинальная мощность трансформаторов;
• напряжение 6 или 10 кВ и 0,4 кВ;
• тупиковая или проходная схема;
• кабельный или воздушный ввод;
• число и параметры вводов высокого напряжения;
• число секций РУНН;
• наличие и тип секционного аппарата;
• алгоритм АВР;
• токи вводов и отходящих линий;
• требования к учёту, телемеханике и компенсации;
• климатическое исполнение;
• тип оболочки и утепление;
• ограничения по габаритам и транспортировке;
• предпочтительный тип трансформатора;
• особые требования сетевой организации.

Типичные ошибки при выборе

Считать два трансформатора гарантией второй категории

Категория зависит от источников и всей схемы. Два агрегата на одном общем фидере не устраняют отказ этого фидера.

Делить нагрузку пополам без проверки аварийного режима

Нормальный баланс не показывает, что произойдёт при отключении одной ветви. Нужно отдельно рассчитать нагрузку исправного трансформатора.

Выбирать 2КТП только ради большого запаса

Избыточная мощность увеличивает стоимость и потери. Иногда один правильно выбранный трансформатор и отдельный резервный источник рациональнее.

Забывать о секционном аппарате и блокировках

Два трансформатора без продуманного секционирования могут не обеспечить требуемое переключение.

Не учитывать общие точки отказа

Общий кабель, шины, помещение или вводной аппарат способны отключить обе ветви.

Смешивать понятия 2КТП и проходной КТП

«2КТП» говорит о количестве трансформаторов, а «проходная» — о возможности транзита линии 6–10 кВ.

Не предусматривать место для замены трансформатора

Даже резервированная схема требует реального доступа для такелажа, открытия дверей и вывоза оборудования.

Ориентироваться только на начальную цену

Нужно учитывать потери, обслуживание, стоимость простоя и возможную реконструкцию.

Итог: однотрансформаторная или двухтрансформаторная подстанция

Однотрансформаторная КТП является рациональным выбором для объекта с умеренной мощностью, допустимым перерывом электроснабжения и простой структурой нагрузок. Она компактнее, дешевле и проще в эксплуатации.

Двухтрансформаторная 2КТП нужна, когда важно разделить нагрузки, обеспечить частичный или полный взаимный резерв, повысить гибкость обслуживания и подготовить сеть к росту. Но реальная надёжность появляется только при достаточной мощности исправного трансформатора, секционировании, корректной автоматике и надёжном внешнем питании.

Окончательное решение принимают на основании расчёта нагрузок, категории электроприёмников, однолинейной схемы, технических условий и анализа нормального и послеаварийного режимов. Уральский завод энергетического оборудования производит комплектные трансформаторные подстанции с одним и двумя трансформаторами мощностью до 2500 кВА в различных исполнениях. Для подготовки предложения необходимо передать исходные данные или заполненный опросный лист.

Часто задаваемые вопросы

Чем однотрансформаторная КТП отличается от 2КТП?

В однотрансформаторной КТП установлен один силовой трансформатор и обычно одна основная секция РУНН. В 2КТП используются два трансформатора и две секции, которые могут соединяться секционным аппаратом в предусмотренных режимах.

Всегда ли 2КТП надёжнее?

Она имеет больше возможностей для резервирования, но итог зависит от внешних вводов, общей части РУВН, мощности каждого трансформатора, автоматики и кабельных трасс.

Можно ли считать мощность 2КТП как сумму двух трансформаторов?

Для нормального режима — да, с учётом фактической загрузки. Для аварийного режима нужно отдельно проверить, какую нагрузку способен принять один оставшийся трансформатор.

Должны ли трансформаторы в 2КТП быть одинаковыми?

Не всегда, но одинаковые номиналы и типы упрощают резервирование, обслуживание и распределение нагрузки.

Может ли один трансформатор питать обе секции?

Может, если предусмотрен секционный аппарат, второй ввод отключён, выполнены блокировки, а нагрузка не превышает допустимых параметров работающего агрегата и оборудования.

Нужен ли АВР в двухтрансформаторной подстанции?

Необходимость АВР определяется категорией, допустимым временем перерыва и проектом. Переключение может быть автоматическим или выполняться персоналом.

Что дешевле: одна КТП 1250 кВА или 2КТП 2×630 кВА?

Одна КТП обычно дешевле и компактнее. 2×630 кВА даёт секционирование и частичное резервирование, но требует больше оборудования. Сравнивать нужно по функциональности и аварийному режиму.

Поможет ли 2КТП при отключении линии 10 кВ?

Только если трансформаторы имеют питание по независимой или резервируемой внешней схеме. При одном общем фидере его отключение обесточит обе ветви.

Можно ли эксплуатировать 2КТП только с одним включённым трансформатором?

Да, если нагрузка, схема и коммутационная аппаратура допускают такой режим. Второй агрегат может находиться в резерве.

Что указать в заявке на изготовление?

Нужны мощности трансформаторов, напряжения, схема ВН, число секций, АВР, отходящие линии, тип вводов, климатическое исполнение и требования к учёту и диспетчеризации.
