Трансформатор ТМЖ 2500/27.5/0.4 кВ в Челябинске

Описание

ТМЖ 2500/27.5/0.4 кВ — трехфазный силовой масляный трансформатор мощностью 2500 кВА, предназначенный для преобразования напряжения 27.5 кВ до 0.4 кВ в специализированных системах электроснабжения.

Трансформаторы серии ТМЖ применяются на объектах, где проектом предусмотрена высоковольтная сеть 27.5 кВ и требуется последующее питание низковольтных потребителей. Оборудование может использоваться в составе железнодорожной, технологической и специализированной энергетической инфраструктуры.

Для Челябинска и Челябинской области ТМЖ 2500 кВА может применяться при строительстве новых энергетических объектов, реконструкции действующих систем электроснабжения, замене силового оборудования и модернизации существующих энергоузлов.

При подборе учитываются параметры питающей сети 27.5 кВ, расчетная нагрузка, характеристики стороны 0.4 кВ, схема и группа соединения обмоток, условия размещения оборудования и требования проектной документации.

УЗЭУ поставляет трансформаторы ТМЖ 2500/27.5/0.4 кВ в Челябинск и Челябинскую область с подбором исполнения по техническому заданию, спецификации и проекту заказчика.

Комплектация трансформатора ТМЖ 2500 кВА

Конкретная комплектация определяется исполнением оборудования и требованиями проекта. В состав трансформатора могут входить:

• силовой масляный трансформатор ТМЖ 2500 кВА;
• обмотка высокого напряжения 27.5 кВ;
• обмотка низкого напряжения 0.4 кВ;
• магнитопровод;
• активная часть;
• бак трансформатора;
• трансформаторное масло;
• масляная система в соответствии с исполнением;
• высоковольтные вводы;
• низковольтные вводы;
• устройство регулирования напряжения;
• элементы контроля уровня и состояния масла;
• элементы заземления;
• транспортировочные приспособления;
• паспорт оборудования;
• эксплуатационная документация.

Схема и группа соединения обмоток, диапазон регулирования, исполнение вводов и дополнительное оснащение согласовываются по проекту и техническому заданию.

ТМЖ 2500 кВА может поставляться отдельно либо применяться в составе специализированной трансформаторной подстанции или другого энергетического узла, рассчитанного на соответствующий класс напряжения.

Технические характеристики:

Номинальная мощность трансформаторов, кВА	Номинальное напряжение, кВ	Группа соединения обмоток	Потери холостого хода (Вт)	Потери короткого замыкания (Вт)	Ток холостого хода %	Напряжение короткого замыкания %
ТМЖ-25	27,5/0,4	У/Ун-0, У/Zh-11	180	610	5,5	6,0
ТМЖ-100	27,5/0,4	У/Ун-0, У/Zh-11	410	1970	2,1	6,0
ТМЖ-160	27,5/0,4	У/Ун-0, У/Zh-11	560	2650	2,0	6,0
ТМЖ-250	27,5/0,4	У/Ун-0, У/Zh-11	800	3700	2,0	6,0
ТМЖ-400	27,5/0,4	У/Ун-0, Д/Ун-11	1100	5900	1,8	6,0
ТМЖ-630	27,5/0,4	Д/Ун-11	1700	8500	1,5	6,0

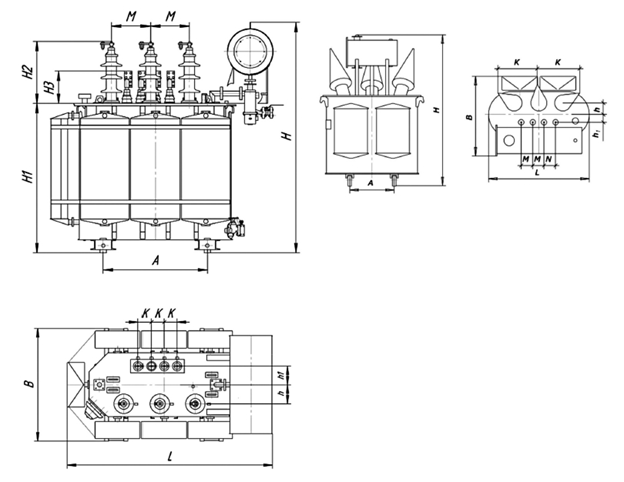

Габаритно-весовые характеристики:

Номинальная мощность трансформаторов, кВА	L	B	H	K	M	N	h	h1	A	A1	Масса полная, кг	Масса масла, кг
ТМЖ-25	1050	792	1335	467	100	90	90	135	550	550	530	198
ТМЖ-100	1170	940	1500	435	100	100	137	175	605	605	960	274
ТМЖ-160	1260	910	1580	470	100	100	135	145	605	605	1083	297
ТМЖ-250	1300	980	1735	435	100	100	155	140	605	605	1430	390
ТМЖ-400	1475	980	1790	480	150	150	160	140	760	760	1870	490
ТМЖ-630	1950	1240	2130	400	150	150	220	190	820	820	3500	950

ТМЖ 2500 кВА для сети 27.5 кВ

Ключевая область применения ТМЖ связана с системами, где требуется преобразование напряжения 27.5 кВ до уровня 0.4 кВ.

Трансформатор может использоваться на:

• объектах железнодорожной инфраструктуры;
• станционных комплексах;
• специализированных энергетических узлах;
• технологических площадках;
• инженерных объектах;
• вспомогательной инфраструктуре;
• распределительных объектах с сетью 27.5 кВ.

Применение мощности 2500 кВА определяется расчетной электрической нагрузкой.

ТМЖ 2500 кВА для объектов Челябинска

После преобразования напряжения трансформатор обеспечивает питание распределительной сети 0.4 кВ.

На низковольтной стороне могут подключаться:

• технологическое оборудование;
• электроприводы;
• инженерные системы;
• насосные установки;
• вентиляционное оборудование;
• освещение;
• автоматика;
• вспомогательные потребители.

Конкретный состав нагрузки зависит от назначения объекта и принятой схемы электроснабжения.

Основные характеристики ТМЖ 2500/27.5/0.4 кВ

Базовыми параметрами оборудования являются:

• номинальная мощность — 2500 кВА;
• напряжение высокой стороны — 27.5 кВ;
• напряжение низкой стороны — 0.4 кВ.

Дополнительные технические характеристики определяются проектом и спецификацией.

Подбор мощности ТМЖ 2500

Трансформатор мощностью 2500 кВА выбирается на основании расчета фактической нагрузки объекта.

При подборе учитываются:

• суммарная установленная мощность;
• расчетная полная мощность;
• коэффициенты спроса;
• коэффициенты одновременности;
• пусковые нагрузки;
• характер потребителей;
• перспектива увеличения мощности.

По результатам определяется необходимое количество и номинальная мощность силовых трансформаторов.

ТМЖ 2500 для распределения электроэнергии 0.4 кВ

После преобразования напряжения электроэнергия поступает в РУНН 0.4 кВ.

От распределительного устройства могут формироваться линии для питания:

• технологических потребителей;
• инженерного оборудования;
• систем управления;
• вентиляции;
• освещения;
• вспомогательной инфраструктуры.

Количество отходящих линий и параметры коммутационного оборудования задаются однолинейной схемой.

Особенности масляного трансформатора ТМЖ

ТМЖ относится к силовым трансформаторам с масляной изоляционной системой.

Трансформаторное масло обеспечивает:

• электрическую изоляцию;
• охлаждение активной части;
• отвод тепла при работе оборудования.

Конструкция масляной системы и применяемые средства контроля зависят от конкретного исполнения.

ТМЖ 2500 при строительстве нового объекта

При проектировании нового энергоузла характеристики трансформатора определяются совместно с остальными элементами системы электроснабжения.

Учитываются:

• параметры сети 27.5 кВ;
• расчетная нагрузка;
• структура распределения 0.4 кВ;
• количество силовых трансформаторов;
• место установки;
• характеристики распределительных устройств;
• перспектива увеличения нагрузки.

После этого формируется техническая спецификация оборудования.

ТМЖ 2500 при реконструкции электроснабжения

Трансформатор может применяться при модернизации действующего энергетического объекта.

Необходимость установки нового оборудования может возникнуть при:

• увеличении нагрузки;
• подключении новых потребителей;
• реконструкции подстанции;
• модернизации распределительной сети;
• обновлении силового оборудования;
• изменении схемы электроснабжения.

Перед заменой необходимо проверить параметры существующей сети.

Замена существующего трансформатора на ТМЖ 2500

При подборе оборудования для замены сравниваются электрические и конструктивные параметры.

Учитываются:

• номинальная мощность;
• напряжение ВН и НН;
• схема и группа соединения;
• диапазон регулирования;
• габаритные размеры;
• расположение вводов;
• присоединительные параметры;
• условия размещения.

Подбор только по значению мощности недостаточен для корректной замены.

Отличие ТМЖ 2500 от ТМ 2500

Обе серии относятся к масляным силовым трансформаторам, но предназначены для разных классов напряжения.

ТМЖ 2500 применяется в системе 27.5/0.4 кВ, а ТМ 2500 — в распределительных сетях 10(6)/0.4 кВ.

Поэтому выбор конкретной серии определяется параметрами питающей сети объекта.

ТМЖ 2500 и ТМГ 2500

ТМГ 2500 кВА относится к масляным трансформаторам герметичного исполнения и обычно используется в сетях 6(10)/0.4 кВ.

ТМЖ 2500 кВА рассчитан на специализированную схему 27.5/0.4 кВ.

Эти типы оборудования применяются для разных задач и не являются прямыми взаимозаменяемыми вариантами.

ТМЖ 2500 и сухие трансформаторы

ТСЗ и ТСЛ относятся к сухим силовым трансформаторам, тогда как ТМЖ имеет масляное исполнение.

При выборе оборудования учитываются:

• класс напряжения;
• конструкция трансформатора;
• место размещения;
• условия эксплуатации;
• требования пожарной безопасности;
• параметры всей системы электроснабжения.

Для сети 27.5 кВ требуется трансформатор соответствующего класса напряжения.

Трансформаторные подстанции с ТМЖ 2500 кВА

ТМЖ 2500 кВА может применяться в составе специализированной трансформаторной подстанции, рассчитанной на работу с напряжением 27.5 кВ.

В состав такого энергетического узла могут входить:

• высоковольтное оборудование 27.5 кВ;
• трансформатор ТМЖ 2500 кВА;
• РУНН 0.4 кВ;
• коммутационные аппараты;
• устройства защиты;
• приборы учета;
• отходящие линии.

Конкретная конфигурация определяется проектом.

ТМЖ 2500 в составе КТПЖ и МТПЖ

Страницу трансформатора целесообразно связать со специализированными железнодорожными подстанциями соответствующего класса напряжения.

Для внутренней перелинковки могут использоваться:

• КТПЖ;
• МТПЖ;
• железнодорожные трансформаторные подстанции;
• подстанции 27.5/0.4 кВ.

Возможность применения ТМЖ 2500 в конкретной КТПЖ или МТПЖ определяется электрической схемой и конструктивным исполнением подстанции.

Один или два трансформатора ТМЖ 2500 кВА

Один ТМЖ обеспечивает установленную трансформаторную мощность 2500 кВА.

Если проектом предусматривается установка двух трансформаторов по 2500 кВА, суммарная установленная трансформаторная мощность составляет 5000 кВА.

Количество оборудования выбирается на основании расчетной нагрузки и принятой структуры электроснабжения.

Связанное оборудование

Для внутренней SEO-перелинковки можно использовать:

• трансформатор ТМ 2500 кВА;
• трансформатор ТМГ 2500 кВА;
• трансформатор ТСЗ/ТСЛ 2500 кВА;
• масляные силовые трансформаторы;
• трансформаторы 2500 кВА;
• КТПЖ;
• МТПЖ;
• железнодорожные трансформаторные подстанции.

Так региональная страница ТМЖ связывается с другими релевантными разделами каталога УЗЭУ.

От чего зависит цена ТМЖ 2500 кВА

Стоимость оборудования рассчитывается по конкретной технической спецификации.

На цену влияют:

• мощность 2500 кВА;
• напряжение 27.5/0.4 кВ;
• схема и группа соединения;
• диапазон регулирования;
• исполнение вводов;
• конструкция масляной системы;
• дополнительное оснащение;
• требования проекта;
• условия поставки.

Точная стоимость определяется после согласования параметров трансформатора.

Купить трансформатор ТМЖ 2500/27.5/0.4 кВ в Челябинске

УЗЭУ поставляет масляные силовые трансформаторы ТМЖ 2500 кВА 27.5/0.4 кВ для специализированных объектов железнодорожной и энергетической инфраструктуры.

Оборудование может поставляться отдельно либо применяться в составе КТПЖ, МТПЖ и других энергоузлов, рассчитанных на соответствующий класс напряжения.

Осуществляется поставка ТМЖ 2500/27.5/0.4 кВ в Челябинск и по Челябинской области.

Для подготовки расчета можно направить техническое задание, проект, спецификацию, однолинейную схему или основные параметры требуемого трансформатора.
