Трансформатор ТМЖ 2500/27.5/0.4 кВ в Сургуте

Описание

ТМЖ 2500/27.5/0.4 кВ — трехфазный силовой масляный трансформатор мощностью 2500 кВА, предназначенный для преобразования напряжения 27.5 кВ до 0.4 кВ в специализированных системах электроснабжения.

Оборудование серии ТМЖ применяется на объектах, где проектная схема предусматривает питание от сети 27.5 кВ с последующим распределением электроэнергии на стороне 0.4 кВ. Трансформатор может использоваться в составе железнодорожной, инженерной и специализированной энергетической инфраструктуры.

Для Сургута и ХМАО — Югры ТМЖ 2500 кВА может применяться при строительстве новых энергоузлов, реконструкции действующих объектов, замене силового оборудования и модернизации систем электроснабжения.

При подборе учитываются характеристики сети 27.5 кВ, расчетная нагрузка, параметры стороны 0.4 кВ, схема и группа соединения обмоток, условия установки, способ подключения и требования проектной документации.

УЗЭУ поставляет трансформаторы ТМЖ 2500/27.5/0.4 кВ в Сургут и по ХМАО — Югре с подбором исполнения по техническому заданию, проекту и спецификации.

Комплектация трансформатора ТМЖ 2500 кВА

Конкретная комплектация определяется техническими параметрами и исполнением оборудования. В состав могут входить:

• силовой масляный трансформатор ТМЖ 2500 кВА;
• обмотка высокого напряжения 27.5 кВ;
• обмотка низкого напряжения 0.4 кВ;
• магнитопровод;
• активная часть;
• бак трансформатора;
• трансформаторное масло;
• масляная система в соответствии с исполнением;
• высоковольтные вводы;
• низковольтные вводы;
• устройство регулирования напряжения;
• элементы контроля уровня и состояния масла;
• зажимы заземления;
• транспортировочные элементы;
• паспорт оборудования;
• эксплуатационная документация.

Схема и группа соединения обмоток, диапазон регулирования, исполнение вводов и дополнительное оснащение согласовываются по проекту и техническому заданию.

Трансформатор может поставляться отдельно либо применяться в составе специализированной трансформаторной подстанции или другого энергоузла, рассчитанного на работу с соответствующим классом напряжения.

Технические характеристики:

Номинальная мощность трансформаторов, кВА	Номинальное напряжение, кВ	Группа соединения обмоток	Потери холостого хода (Вт)	Потери короткого замыкания (Вт)	Ток холостого хода %	Напряжение короткого замыкания %
ТМЖ-25	27,5/0,4	У/Ун-0, У/Zh-11	180	610	5,5	6,0
ТМЖ-100	27,5/0,4	У/Ун-0, У/Zh-11	410	1970	2,1	6,0
ТМЖ-160	27,5/0,4	У/Ун-0, У/Zh-11	560	2650	2,0	6,0
ТМЖ-250	27,5/0,4	У/Ун-0, У/Zh-11	800	3700	2,0	6,0
ТМЖ-400	27,5/0,4	У/Ун-0, Д/Ун-11	1100	5900	1,8	6,0
ТМЖ-630	27,5/0,4	Д/Ун-11	1700	8500	1,5	6,0

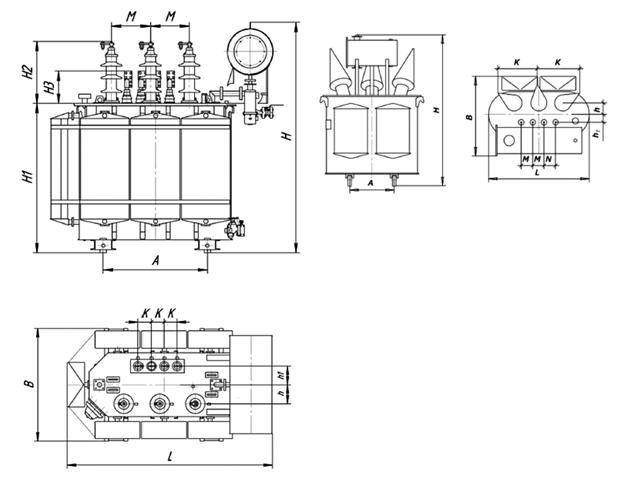

Габаритно-весовые характеристики:

Номинальная мощность трансформаторов, кВА	L	B	H	K	M	N	h	h1	A	A1	Масса полная, кг	Масса масла, кг
ТМЖ-25	1050	792	1335	467	100	90	90	135	550	550	530	198
ТМЖ-100	1170	940	1500	435	100	100	137	175	605	605	960	274
ТМЖ-160	1260	910	1580	470	100	100	135	145	605	605	1083	297
ТМЖ-250	1300	980	1735	435	100	100	155	140	605	605	1430	390
ТМЖ-400	1475	980	1790	480	150	150	160	140	760	760	1870	490
ТМЖ-630	1950	1240	2130	400	150	150	220	190	820	820	3500	950

ТМЖ 2500 кВА для специализированных сетей 27.5 кВ

ТМЖ применяется там, где требуется преобразование напряжения 27.5 кВ до уровня 0.4 кВ для питания низковольтных потребителей.

Такое оборудование может использоваться на:

• объектах железнодорожной инфраструктуры;
• станционных комплексах;
• инженерных узлах;
• технологических площадках;
• специализированных энергетических объектах;
• вспомогательной инфраструктуре;
• распределительных узлах соответствующего класса напряжения.

Необходимость применения мощности 2500 кВА определяется расчетом нагрузки.

ТМЖ 2500 для объектов Сургута

В составе энергетической системы трансформатор обеспечивает связь между высоковольтной сетью и распределительной сетью 0.4 кВ.

На низковольтной стороне могут подключаться:

• технологическое оборудование;
• инженерные системы;
• вентиляция;
• насосное оборудование;
• освещение;
• автоматика;
• вспомогательные потребители.

Конкретная структура нагрузки определяется назначением объекта и однолинейной схемой.

Основные характеристики ТМЖ 2500/27.5/0.4 кВ

Базовое исполнение предусматривает:

• номинальную мощность — 2500 кВА;
• напряжение ВН — 27.5 кВ;
• напряжение НН — 0.4 кВ.

Дополнительные параметры определяются проектом и техническим заданием заказчика.

Подбор ТМЖ 2500 по расчетной нагрузке

Номинальная мощность трансформатора выбирается по результатам электротехнического расчета.

При подборе учитываются:

• установленная мощность потребителей;
• расчетная полная мощность;
• коэффициенты спроса;
• одновременность работы оборудования;
• пусковые нагрузки;
• характер потребителей;
• возможное дальнейшее увеличение мощности.

По результатам определяется требуемое количество и мощность трансформаторов.

ТМЖ 2500 для распределительной сети 0.4 кВ

После понижения напряжения электроэнергия передается в РУНН и далее распределяется между потребителями.

От низковольтного распределительного устройства могут отходить линии питания:

• технологических установок;
• систем управления;
• инженерного оборудования;
• освещения;
• вентиляции;
• вспомогательных систем.

Количество линий и характеристики коммутационного оборудования определяются проектом.

Особенности масляного исполнения ТМЖ

ТМЖ относится к силовым масляным трансформаторам.

Трансформаторное масло обеспечивает:

• электрическую изоляцию активной части;
• охлаждение оборудования;
• отвод тепла при эксплуатации.

Конкретная конструкция масляной системы зависит от исполнения трансформатора.

ТМЖ 2500 для нового объекта

При новом строительстве трансформатор подбирается как часть общей системы электроснабжения.

На стадии проектирования определяются:

• характеристики сети 27.5 кВ;
• расчетная нагрузка;
• параметры сети 0.4 кВ;
• количество трансформаторов;
• место установки;
• параметры распределительного оборудования;
• возможное дальнейшее развитие объекта.

После этого формируется спецификация оборудования.

ТМЖ 2500 при реконструкции энергоузла

Трансформатор может использоваться при модернизации действующей системы электроснабжения.

Причинами реконструкции могут быть:

• увеличение нагрузки;
• подключение новых потребителей;
• обновление силового оборудования;
• изменение конфигурации распределительной сети;
• реконструкция подстанции;
• замена существующего трансформатора.

Перед установкой проверяются параметры всей действующей электрической системы.

Замена существующего трансформатора на ТМЖ 2500

При замене оборудования необходимо обеспечить соответствие нового трансформатора существующему энергоузлу.

Проверяются:

• номинальная мощность;
• напряжение ВН и НН;
• схема и группа соединения;
• диапазон регулирования;
• габариты;
• расположение вводов;
• присоединительные параметры;
• условия размещения.

Выбирать новое оборудование только по мощности недостаточно.

ТМЖ 2500 и ТМ 2500

ТМЖ и ТМ относятся к масляным силовым трансформаторам, но предназначены для разных классов напряжения.

ТМЖ 2500 применяется в схеме 27.5/0.4 кВ, а ТМ 2500 — в сетях 10(6)/0.4 кВ.

Поэтому выбор серии определяется прежде всего напряжением питающей сети.

ТМЖ 2500 и ТМГ 2500

ТМГ 2500 кВА относится к герметичным масляным трансформаторам для сетей 6(10)/0.4 кВ.

ТМЖ 2500 кВА рассчитан на работу с другим классом напряжения — 27.5 кВ.

Эти типы оборудования предназначены для разных схем и не являются прямыми взаимозаменяемыми решениями.

ТМЖ 2500 и сухие трансформаторы

ТСЗ и ТСЛ относятся к сухим силовым трансформаторам, тогда как ТМЖ имеет масляное исполнение.

При выборе учитываются:

• класс напряжения;
• тип изоляционной системы;
• место установки;
• условия эксплуатации;
• требования пожарной безопасности;
• конструкция энергоузла.

Для сети 27.5 кВ требуется оборудование соответствующего класса напряжения.

Трансформаторные подстанции с ТМЖ 2500 кВА

ТМЖ 2500 кВА может применяться в составе специализированной трансформаторной подстанции, рассчитанной на работу с напряжением 27.5 кВ.

В состав энергоузла могут входить:

• высоковольтное оборудование 27.5 кВ;
• трансформатор ТМЖ 2500 кВА;
• РУНН 0.4 кВ;
• коммутационная аппаратура;
• устройства защиты;
• приборы учета;
• отходящие линии.

Конкретная конфигурация определяется однолинейной схемой.

ТМЖ 2500 в составе КТПЖ и МТПЖ

Для внутренней перелинковки страницу трансформатора целесообразно связать с разделами специализированных железнодорожных подстанций.

В зависимости от проектного решения это могут быть:

• КТПЖ;
• МТПЖ;
• железнодорожные трансформаторные подстанции;
• подстанции 27.5/0.4 кВ.

Возможность установки ТМЖ 2500 в конкретную подстанцию определяется ее электрическими и конструктивными параметрами.

Один или два трансформатора ТМЖ 2500

При установке одного ТМЖ номинальная трансформаторная мощность составляет 2500 кВА.

Если проектом предусмотрены две единицы по 2500 кВА, суммарная установленная трансформаторная мощность составляет 5000 кВА.

Количество оборудования определяется расчетной нагрузкой и принятой схемой электроснабжения.

Связанное оборудование

Для внутренней SEO-перелинковки можно использовать:

• трансформатор ТМ 2500 кВА;
• трансформатор ТМГ 2500 кВА;
• трансформатор ТСЗ/ТСЛ 2500 кВА;
• масляные силовые трансформаторы;
• трансформаторы 2500 кВА;
• МТПЖ;
• КТПЖ;
• железнодорожные трансформаторные подстанции.

Так страница ТМЖ связывается с другими тематическими разделами каталога УЗЭУ.

От чего зависит цена ТМЖ 2500 кВА

Стоимость трансформатора определяется его конкретным техническим исполнением.

На цену влияют:

• номинальная мощность 2500 кВА;
• параметры 27.5/0.4 кВ;
• схема и группа соединения;
• диапазон регулирования;
• исполнение вводов;
• конструкция масляной системы;
• дополнительная комплектация;
• требования проектной документации;
• условия поставки.

Точная стоимость рассчитывается после согласования технической спецификации.

Купить трансформатор ТМЖ 2500/27.5/0.4 кВ в Сургуте

УЗЭУ поставляет силовые масляные трансформаторы ТМЖ 2500 кВА 27.5/0.4 кВ для специализированной железнодорожной и энергетической инфраструктуры.

Оборудование может поставляться отдельно либо применяться в составе КТПЖ, МТПЖ и других энергоузлов, рассчитанных на соответствующий класс напряжения.

Осуществляется поставка ТМЖ 2500/27.5/0.4 кВ в Сургут и по ХМАО — Югре.

Для подготовки расчета можно направить техническое задание, проект, спецификацию, однолинейную схему или основные параметры требуемого трансформатора.
