Трансформатор ТМЖ 2500/27.5/0.4 кВ в Омске

Описание

ТМЖ 2500/27.5/0.4 кВ — трехфазный силовой масляный трансформатор мощностью 2500 кВА, предназначенный для преобразования напряжения 27.5 кВ до 0.4 кВ в специализированных системах электроснабжения.

Оборудование серии ТМЖ применяется на объектах, где электрическая схема предусматривает сеть 27.5 кВ и дальнейшее питание оборудования на стороне 0.4 кВ. Трансформатор может использоваться в составе железнодорожных энергетических объектов, специализированных подстанций и связанных инженерных систем.

Для Омска и Омской области ТМЖ 2500 кВА может применяться как при новом строительстве, так и при реконструкции действующего энергоузла, увеличении трансформаторной мощности или замене ранее установленного оборудования.

При подборе учитываются характеристики питающей сети 27.5 кВ, расчетная нагрузка, параметры низковольтной стороны, схема и группа соединения обмоток, способ подключения, условия размещения и требования проектной документации.

УЗЭУ поставляет трансформаторы ТМЖ 2500/27.5/0.4 кВ в Омск и Омскую область с подбором оборудования по техническому заданию, проекту или спецификации заказчика.

Комплектация трансформатора ТМЖ 2500 кВА

Состав оборудования зависит от согласованного технического исполнения. В комплектацию могут входить:

• силовой масляный трансформатор ТМЖ 2500 кВА;
• обмотка высокого напряжения 27.5 кВ;
• обмотка низкого напряжения 0.4 кВ;
• магнитопровод;
• активная часть;
• бак трансформатора;
• трансформаторное масло;
• масляная система согласно исполнению;
• вводы высокого напряжения;
• выводы низкого напряжения;
• устройство регулирования напряжения;
• средства контроля уровня и состояния масла;
• элементы заземления;
• транспортировочные приспособления;
• паспорт трансформатора;
• эксплуатационная документация.

Схема и группа соединения обмоток, диапазон регулирования, конструкция вводов и дополнительная комплектация определяются требованиями конкретного проекта.

ТМЖ 2500 кВА может поставляться самостоятельно либо использоваться в составе специализированного трансформаторного энергоузла соответствующего класса напряжения.

Технические характеристики:

Номинальная мощность трансформаторов, кВА	Номинальное напряжение, кВ	Группа соединения обмоток	Потери холостого хода (Вт)	Потери короткого замыкания (Вт)	Ток холостого хода %	Напряжение короткого замыкания %
ТМЖ-25	27,5/0,4	У/Ун-0, У/Zh-11	180	610	5,5	6,0
ТМЖ-100	27,5/0,4	У/Ун-0, У/Zh-11	410	1970	2,1	6,0
ТМЖ-160	27,5/0,4	У/Ун-0, У/Zh-11	560	2650	2,0	6,0
ТМЖ-250	27,5/0,4	У/Ун-0, У/Zh-11	800	3700	2,0	6,0
ТМЖ-400	27,5/0,4	У/Ун-0, Д/Ун-11	1100	5900	1,8	6,0
ТМЖ-630	27,5/0,4	Д/Ун-11	1700	8500	1,5	6,0

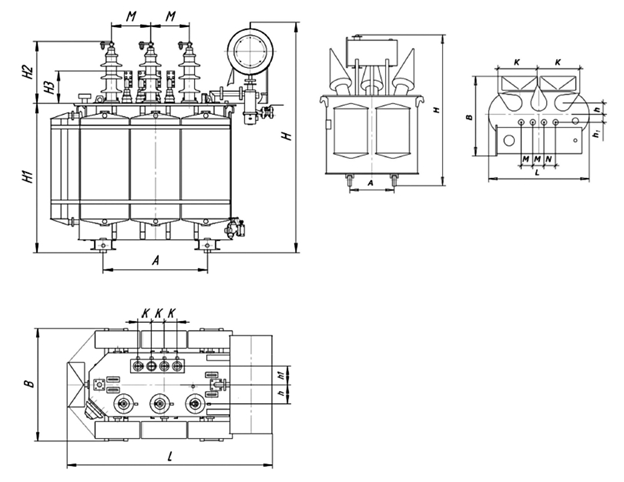

Габаритно-весовые характеристики:

Номинальная мощность трансформаторов, кВА	L	B	H	K	M	N	h	h1	A	A1	Масса полная, кг	Масса масла, кг
ТМЖ-25	1050	792	1335	467	100	90	90	135	550	550	530	198
ТМЖ-100	1170	940	1500	435	100	100	137	175	605	605	960	274
ТМЖ-160	1260	910	1580	470	100	100	135	145	605	605	1083	297
ТМЖ-250	1300	980	1735	435	100	100	155	140	605	605	1430	390
ТМЖ-400	1475	980	1790	480	150	150	160	140	760	760	1870	490
ТМЖ-630	1950	1240	2130	400	150	150	220	190	820	820	3500	950

Где применяется трансформатор ТМЖ 2500 кВА

Основное назначение оборудования связано с системами электроснабжения, в которых необходимо преобразовать напряжение 27.5 кВ до 0.4 кВ.

ТМЖ 2500 кВА может использоваться на:

• объектах железнодорожной инфраструктуры;
• станционных энергетических объектах;
• специализированных трансформаторных подстанциях;
• инженерных узлах;
• технологических площадках;
• вспомогательной инфраструктуре;
• других объектах с соответствующими параметрами питающей сети.

Номинальная мощность должна соответствовать расчетной нагрузке конкретного объекта.

ТМЖ 2500 кВА для объектов Омска

На стороне 0.4 кВ трансформатор обеспечивает питание низковольтного распределительного устройства и подключенных к нему потребителей.

В их состав могут входить:

• технологические системы;
• электроприводы;
• инженерное оборудование;
• насосные установки;
• вентиляция;
• освещение;
• автоматика;
• вспомогательные потребители.

Конкретное распределение нагрузки определяется однолинейной схемой.

Параметры ТМЖ 2500/27.5/0.4 кВ

Основными характеристиками являются:

• номинальная мощность — 2500 кВА;
• напряжение ВН — 27.5 кВ;
• напряжение НН — 0.4 кВ.

Дополнительные параметры трансформатора определяются техническим заданием, условиями подключения и требованиями проекта.

Выбор мощности ТМЖ 2500

При выборе трансформатора анализируется совокупная электрическая нагрузка объекта.

В расчет принимаются:

• установленная мощность оборудования;
• расчетная полная мощность;
• коэффициенты спроса;
• одновременность работы потребителей;
• пусковые режимы;
• характер нагрузки;
• перспектива развития объекта.

Только после такого расчета определяется применимость трансформатора мощностью 2500 кВА.

ТМЖ 2500 и сеть 0.4 кВ

Пониженное напряжение с трансформатора поступает в РУНН 0.4 кВ и далее распределяется между отдельными потребителями.

Проектом могут предусматриваться линии для:

• технологического оборудования;
• систем управления;
• инженерных установок;
• вентиляции;
• освещения;
• вспомогательной нагрузки.

Количество линий и характеристики аппаратуры выбираются согласно однолинейной схеме.

Масляная система трансформатора ТМЖ

ТМЖ относится к силовым масляным трансформаторам.

Масло выполняет несколько основных функций:

• обеспечивает электрическую изоляцию;
• участвует в охлаждении активной части;
• обеспечивает отвод выделяемого тепла.

Конструкция масляной системы зависит от конкретного исполнения трансформатора.

ТМЖ 2500 для нового энергоузла

При новом строительстве параметры трансформатора определяются одновременно с проектированием всей системы электроснабжения.

Учитываются:

• характеристики сети 27.5 кВ;
• расчетная нагрузка;
• схема сети 0.4 кВ;
• количество трансформаторов;
• место установки;
• высоковольтное оборудование;
• параметры РУНН;
• перспектива дальнейшего увеличения нагрузки.

По результатам формируется спецификация оборудования.

ТМЖ 2500 при модернизации объекта

При реконструкции трансформатор может использоваться для обновления действующего энергетического узла.

Необходимость установки нового оборудования может быть связана с:

• ростом электрической нагрузки;
• подключением новых потребителей;
• реконструкцией подстанции;
• модернизацией распределительной части;
• изменением схемы электроснабжения;
• заменой действующего трансформатора.

При этом необходимо проверить характеристики всех сопряженных элементов системы.

Замена трансформатора на ТМЖ 2500 кВА

Для замены действующего оборудования требуется проверить соответствие нового трансформатора существующей схеме.

Учитываются:

• номинальная мощность;
• напряжение высокой стороны;
• напряжение низкой стороны;
• схема и группа соединения;
• диапазон регулирования;
• размеры оборудования;
• расположение вводов;
• присоединительные характеристики.

Такой анализ позволяет исключить несовместимость оборудования при монтаже.

ТМЖ 2500 и ТМ 2500 кВА

Несмотря на принадлежность обеих серий к масляным силовым трансформаторам, они предназначены для разных электрических сетей.

ТМЖ 2500 кВА применяется для преобразования 27.5/0.4 кВ.

ТМ 2500 кВА используется в системах 10(6)/0.4 кВ.

Таким образом, серия выбирается исходя прежде всего из номинального напряжения высокой стороны.

ТМЖ 2500 и ТМГ 2500 кВА

ТМГ 2500 кВА — герметичный масляный трансформатор, применяемый в сетях 6(10)/0.4 кВ.

ТМЖ 2500 кВА предназначен для специализированных систем 27.5/0.4 кВ.

Оборудование различается областью применения и электрическими параметрами, поэтому не рассматривается как прямой взаимозаменяемый вариант.

ТМЖ и сухие трансформаторы 2500 кВА

ТСЗ и ТСЛ относятся к сухим силовым трансформаторам, а ТМЖ имеет масляную изоляционную систему.

При выборе типа трансформатора оцениваются:

• класс напряжения сети;
• условия размещения;
• требования к эксплуатации;
• тип изоляции;
• конструкция энергетического узла;
• требования пожарной безопасности.

Ключевым для ТМЖ остается соответствие сети напряжением 27.5 кВ.

Трансформаторные подстанции с ТМЖ 2500 кВА

ТМЖ 2500 кВА может использоваться как силовой элемент специализированной трансформаторной подстанции.

В составе такого энергоузла могут предусматриваться:

• высоковольтное оборудование 27.5 кВ;
• трансформатор ТМЖ 2500 кВА;
• распределительное устройство 0.4 кВ;
• коммутационная аппаратура;
• системы защиты;
• приборы учета;
• отходящие низковольтные линии.

Фактическая комплектация определяется проектом.

ТМЖ 2500 в составе КТПЖ и МТПЖ

Для тематической перелинковки страницу ТМЖ целесообразно связать со специализированными железнодорожными подстанциями.

Релевантными разделами могут быть:

• КТПЖ;
• МТПЖ;
• железнодорожные трансформаторные подстанции;
• подстанции 27.5/0.4 кВ.

Возможность установки ТМЖ 2500 в определенную КТПЖ или МТПЖ зависит от электрической схемы и конструктивного исполнения подстанции.

Один или два ТМЖ 2500 кВА

Один силовой трансформатор дает установленную трансформаторную мощность 2500 кВА.

При двухтрансформаторной схеме с двумя ТМЖ по 2500 кВА суммарная установленная трансформаторная мощность составляет 5000 кВА.

Количество трансформаторов определяется расчетной нагрузкой и принятой структурой электроснабжения.

Связанное оборудование

Для внутренней перелинковки страницы можно использовать:

• трансформатор ТМ 2500 кВА;
• трансформатор ТМГ 2500 кВА;
• трансформатор ТСЗ/ТСЛ 2500 кВА;
• силовые масляные трансформаторы;
• трансформаторы 2500 кВА;
• МТПЖ;
• КТПЖ;
• железнодорожные трансформаторные подстанции.

Такая перелинковка формирует связь специализированного оборудования с основными разделами каталога УЗЭУ.

От чего зависит цена ТМЖ 2500 кВА

Стоимость трансформатора определяется полной технической спецификацией.

На цену могут влиять:

• номинальная мощность 2500 кВА;
• напряжение 27.5/0.4 кВ;
• схема и группа соединения;
• диапазон регулирования;
• конструкция вводов;
• исполнение масляной системы;
• дополнительное оснащение;
• проектные требования;
• условия поставки.

Для определения точной стоимости необходимо согласовать характеристики требуемого оборудования.

Купить трансформатор ТМЖ 2500/27.5/0.4 кВ в Омске

УЗЭУ поставляет силовые масляные трансформаторы ТМЖ 2500 кВА 27.5/0.4 кВ для железнодорожной и специализированной энергетической инфраструктуры.

Трансформатор может поставляться отдельно либо применяться в составе КТПЖ, МТПЖ и других специализированных энергоузлов соответствующего класса напряжения.

Осуществляется поставка ТМЖ 2500/27.5/0.4 кВ в Омск и по Омской области.

Для подготовки расчета можно предоставить техническое задание, проект, спецификацию, однолинейную схему или основные параметры требуемого трансформатора.
