Трансформатор ТМЖ 2500/27.5/0.4 кВ в Перми

Описание

ТМЖ 2500/27.5/0.4 кВ — трехфазный силовой масляный трансформатор мощностью 2500 кВА, предназначенный для преобразования напряжения 27.5 кВ до 0.4 кВ в специализированных системах электроснабжения.

Оборудование серии ТМЖ применяется на объектах, где требуется работа с сетью 27.5 кВ и последующее питание низковольтных потребителей. Такой трансформатор может использоваться в составе железнодорожной, технологической и связанной энергетической инфраструктуры.

Для Перми и Пермского края ТМЖ 2500 кВА может применяться при строительстве новых энергоузлов, реконструкции существующих объектов, модернизации схемы электроснабжения и замене действующего силового оборудования.

При подборе учитываются параметры сети 27.5 кВ, расчетная нагрузка, характеристики стороны 0.4 кВ, схема и группа соединения обмоток, условия установки и требования проектной документации.

УЗЭУ поставляет трансформаторы ТМЖ 2500/27.5/0.4 кВ в Пермь и по Пермскому краю с подбором исполнения по техническому заданию, спецификации и проекту заказчика.

Комплектация трансформатора ТМЖ 2500 кВА

Конкретная комплектация определяется проектом и техническим исполнением оборудования. В состав могут входить:

• силовой масляный трансформатор ТМЖ 2500 кВА;
• обмотка высокого напряжения 27.5 кВ;
• обмотка низкого напряжения 0.4 кВ;
• магнитопровод;
• активная часть;
• бак трансформатора;
• трансформаторное масло;
• масляная система в соответствии с исполнением;
• высоковольтные вводы;
• низковольтные вводы;
• устройство регулирования напряжения;
• элементы контроля уровня и состояния масла;
• зажимы заземления;
• транспортировочные элементы;
• паспорт оборудования;
• эксплуатационная документация.

Схема и группа соединения обмоток, диапазон регулирования, исполнение вводов и дополнительная комплектация согласовываются при формировании заказа.

Трансформатор может поставляться отдельно либо применяться в составе специализированной трансформаторной подстанции или энергетического узла, рассчитанного на соответствующий класс напряжения.

Технические характеристики:

Номинальная мощность трансформаторов, кВА	Номинальное напряжение, кВ	Группа соединения обмоток	Потери холостого хода (Вт)	Потери короткого замыкания (Вт)	Ток холостого хода %	Напряжение короткого замыкания %
ТМЖ-25	27,5/0,4	У/Ун-0, У/Zh-11	180	610	5,5	6,0
ТМЖ-100	27,5/0,4	У/Ун-0, У/Zh-11	410	1970	2,1	6,0
ТМЖ-160	27,5/0,4	У/Ун-0, У/Zh-11	560	2650	2,0	6,0
ТМЖ-250	27,5/0,4	У/Ун-0, У/Zh-11	800	3700	2,0	6,0
ТМЖ-400	27,5/0,4	У/Ун-0, Д/Ун-11	1100	5900	1,8	6,0
ТМЖ-630	27,5/0,4	Д/Ун-11	1700	8500	1,5	6,0

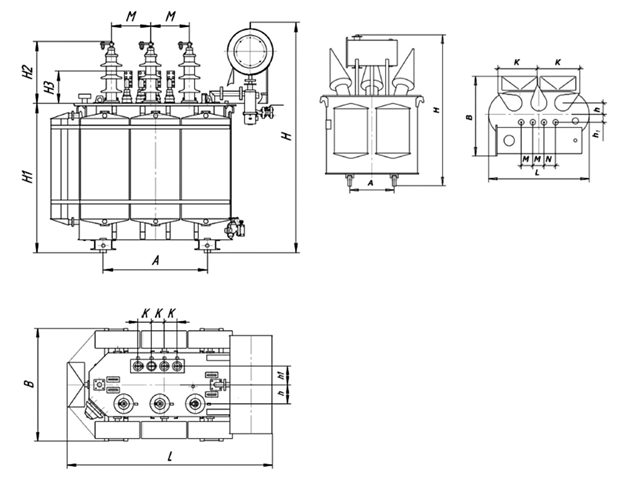

Габаритно-весовые характеристики:

Номинальная мощность трансформаторов, кВА	L	B	H	K	M	N	h	h1	A	A1	Масса полная, кг	Масса масла, кг
ТМЖ-25	1050	792	1335	467	100	90	90	135	550	550	530	198
ТМЖ-100	1170	940	1500	435	100	100	137	175	605	605	960	274
ТМЖ-160	1260	910	1580	470	100	100	135	145	605	605	1083	297
ТМЖ-250	1300	980	1735	435	100	100	155	140	605	605	1430	390
ТМЖ-400	1475	980	1790	480	150	150	160	140	760	760	1870	490
ТМЖ-630	1950	1240	2130	400	150	150	220	190	820	820	3500	950

Применение ТМЖ 2500 кВА

ТМЖ 2500 кВА используется в системах электроснабжения, где необходимо преобразование напряжения 27.5 кВ до 0.4 кВ.

Оборудование может применяться для:

• железнодорожной инфраструктуры;
• станционных объектов;
• специализированных энергетических узлов;
• технологических площадок;
• инженерных систем;
• вспомогательной инфраструктуры;
• распределительных объектов с сетью 27.5 кВ.

Применимость мощности 2500 кВА определяется расчетной нагрузкой конкретного объекта.

ТМЖ 2500 для объектов Перми

После преобразования напряжения трансформатор обеспечивает питание распределительной сети 0.4 кВ.

На низковольтной стороне могут подключаться:

• технологическое оборудование;
• электроприводы;
• инженерные установки;
• насосные системы;
• вентиляция;
• освещение;
• автоматика;
• вспомогательные потребители.

Фактический состав нагрузки определяется проектом.

Основные параметры ТМЖ 2500/27.5/0.4 кВ

К базовым характеристикам относятся:

• номинальная мощность — 2500 кВА;
• напряжение высокой стороны — 27.5 кВ;
• напряжение низкой стороны — 0.4 кВ.

Дополнительные параметры определяются техническим заданием и проектной документацией.

Подбор ТМЖ 2500 по мощности

Выбор трансформатора выполняется на основании электротехнического расчета.

При подборе учитываются:

• расчетная полная мощность;
• суммарная установленная мощность;
• коэффициенты спроса;
• коэффициенты одновременности;
• пусковые нагрузки;
• характер потребителей;
• режим эксплуатации;
• возможное увеличение мощности.

По результатам определяется соответствие ТМЖ 2500 требованиям объекта.

ТМЖ 2500 для сети 0.4 кВ

После понижения напряжения электроэнергия передается в низковольтное распределительное устройство.

РУНН может обеспечивать питание:

• технологических линий;
• инженерного оборудования;
• систем управления;
• освещения;
• вентиляционных установок;
• вспомогательных потребителей.

Количество линий и характеристики коммутационной аппаратуры определяются однолинейной схемой.

Масляное исполнение трансформатора ТМЖ

ТМЖ относится к силовым масляным трансформаторам.

Трансформаторное масло выполняет функции:

• электрической изоляции;
• охлаждения активной части;
• отвода тепла во время эксплуатации.

Конкретная конструкция масляной системы зависит от выбранного исполнения.

ТМЖ 2500 для нового объекта

При новом строительстве трансформатор выбирается как часть общей системы электроснабжения.

Проектом определяются:

• параметры питающей сети 27.5 кВ;
• расчетная нагрузка;
• структура сети 0.4 кВ;
• количество трансформаторов;
• место установки;
• параметры распределительных устройств;
• перспектива развития объекта.

После этого формируется спецификация оборудования.

ТМЖ 2500 при реконструкции системы электроснабжения

Трансформатор может применяться при модернизации действующего энергоузла.

Причинами реконструкции могут быть:

• увеличение нагрузки;
• появление новых потребителей;
• замена существующего трансформатора;
• реконструкция распределительного устройства;
• изменение схемы электроснабжения;
• модернизация энергетического оборудования.

Перед установкой нового ТМЖ проверяются параметры всей действующей системы.

Замена существующего трансформатора на ТМЖ 2500

При замене силового оборудования необходимо проверить электрическую и конструктивную совместимость.

Сопоставляются:

• номинальная мощность;
• напряжение ВН и НН;
• схема и группа соединения;
• диапазон регулирования;
• габаритные размеры;
• расположение вводов;
• присоединительные параметры;
• условия установки.

Подбор только по мощности не обеспечивает полной совместимости оборудования.

ТМЖ 2500 и ТМ 2500 кВА

Обе серии относятся к силовым масляным трансформаторам, однако применяются при разных классах напряжения.

ТМЖ 2500 предназначен для схемы 27.5/0.4 кВ, тогда как ТМ 2500 применяется в сетях 10(6)/0.4 кВ.

Поэтому ключевым параметром при выборе является напряжение питающей сети.

ТМЖ 2500 и ТМГ 2500 кВА

ТМГ 2500 кВА относится к герметичным масляным трансформаторам для стандартных распределительных сетей 6(10)/0.4 кВ.

ТМЖ 2500 кВА рассчитан на работу в системе 27.5/0.4 кВ.

Эти серии решают разные задачи и не являются прямыми взаимозаменяемыми вариантами.

ТМЖ и сухие трансформаторы 2500 кВА

ТСЗ и ТСЛ относятся к сухим силовым трансформаторам, а ТМЖ имеет масляное исполнение.

При выборе оборудования учитываются:

• класс напряжения;
• тип изоляционной системы;
• место установки;
• условия эксплуатации;
• требования пожарной безопасности;
• конструкция энергетического узла.

Для сети 27.5 кВ применяется оборудование соответствующего класса напряжения.

Трансформаторные подстанции с ТМЖ 2500 кВА

ТМЖ 2500 кВА может использоваться в составе специализированных трансформаторных подстанций, рассчитанных на напряжение 27.5 кВ.

В состав энергоузла могут входить:

• высоковольтное оборудование 27.5 кВ;
• трансформатор ТМЖ 2500 кВА;
• РУНН 0.4 кВ;
• коммутационные устройства;
• аппаратура защиты;
• системы учета;
• отходящие линии.

Конкретное исполнение определяется проектной схемой.

ТМЖ 2500 в составе КТПЖ и МТПЖ

Для внутренней перелинковки страницу трансформатора целесообразно связать со специализированными железнодорожными подстанциями.

В зависимости от проектного решения это могут быть:

• КТПЖ;
• МТПЖ;
• железнодорожные трансформаторные подстанции;
• подстанции 27.5/0.4 кВ.

Возможность применения ТМЖ 2500 в конкретной подстанции определяется ее электрическими и конструктивными характеристиками.

Один или два трансформатора ТМЖ 2500

Один трансформатор обеспечивает установленную мощность 2500 кВА.

При использовании двух ТМЖ по 2500 кВА суммарная установленная трансформаторная мощность составляет 5000 кВА.

Количество трансформаторов определяется расчетной нагрузкой и принятой схемой электроснабжения.

Связанное оборудование

Для внутренней SEO-перелинковки страницы можно использовать:

• трансформатор ТМ 2500 кВА;
• трансформатор ТМГ 2500 кВА;
• трансформатор ТСЗ/ТСЛ 2500 кВА;
• масляные силовые трансформаторы;
• трансформаторы 2500 кВА;
• КТПЖ;
• МТПЖ;
• железнодорожные трансформаторные подстанции.

Такой блок связывает специализированную страницу ТМЖ с другими направлениями каталога УЗЭУ.

От чего зависит цена ТМЖ 2500 кВА

Стоимость оборудования рассчитывается по конкретной спецификации.

На цену влияют:

• мощность 2500 кВА;
• напряжение 27.5/0.4 кВ;
• схема и группа соединения;
• диапазон регулирования;
• исполнение вводов;
• конструкция масляной системы;
• дополнительная комплектация;
• требования проекта;
• условия поставки.

Точная стоимость определяется после согласования основных технических характеристик.

Купить трансформатор ТМЖ 2500/27.5/0.4 кВ в Перми

УЗЭУ поставляет масляные силовые трансформаторы ТМЖ 2500 кВА 27.5/0.4 кВ для железнодорожной и специализированной энергетической инфраструктуры.

Оборудование может поставляться отдельно либо применяться в составе КТПЖ, МТПЖ и других энергоузлов, рассчитанных на соответствующий класс напряжения.

Осуществляется поставка ТМЖ 2500/27.5/0.4 кВ в Пермь и по Пермскому краю.

Для подготовки расчета можно направить техническое задание, проект, спецификацию, однолинейную схему или основные параметры требуемого трансформатора.
